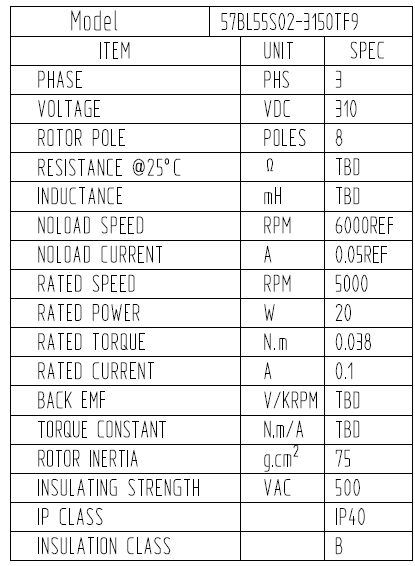

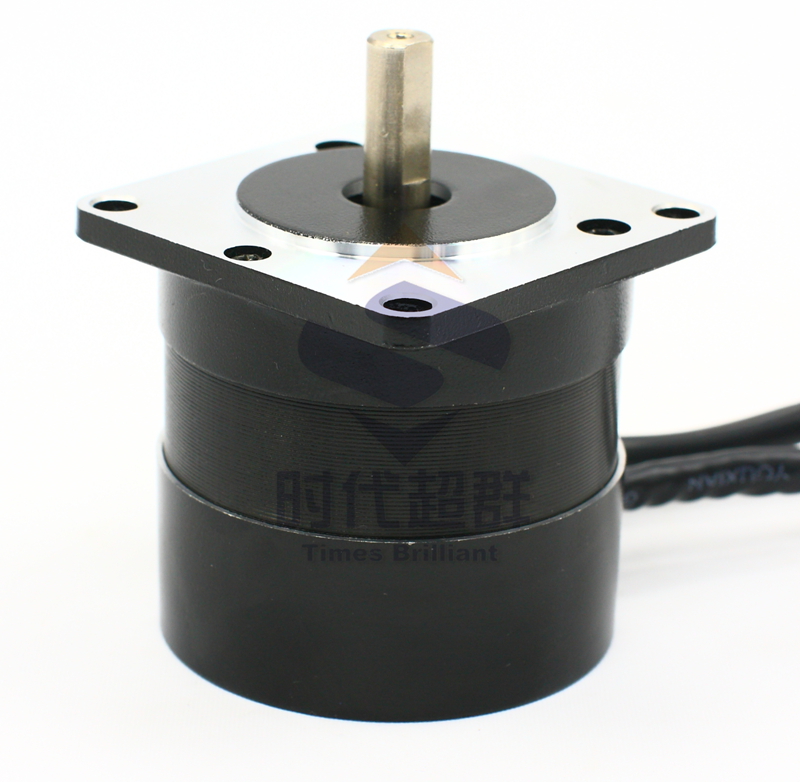

上圖為客戶定制高壓直流無刷電機57直流無刷電機57BL55S02-3150TF9，電機電壓310V，功率20W，輸出額定轉速3000轉，額定扭矩0.038NM，具體參數如下表，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于電風扇、抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

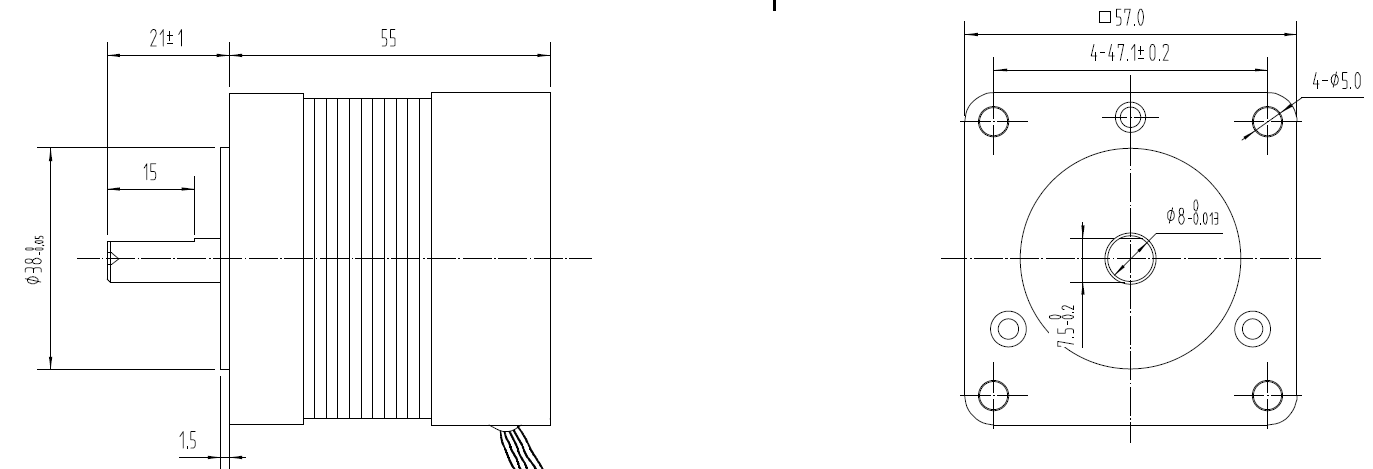

產品特點 1、不產生火花，特別適合爆炸性場所； 2、節能效果好； 3、軟啟軟停，制動性能良好； 4、體積小、處理大。 具體產品尺寸圖如下：
那么如何給電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。20W/310V=0.07A,選配的驅動電壓220V交流輸入，電流大于0.07A*2比較合適，可以選擇ZM-7202（****電流2A）
新款ZM-7202無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的小功率驅動器，主要采用國內高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好 ，可靠性高。
接好線以后，我們可以做一下電機簡單的測試，我們先不改變控制器的任何參數。

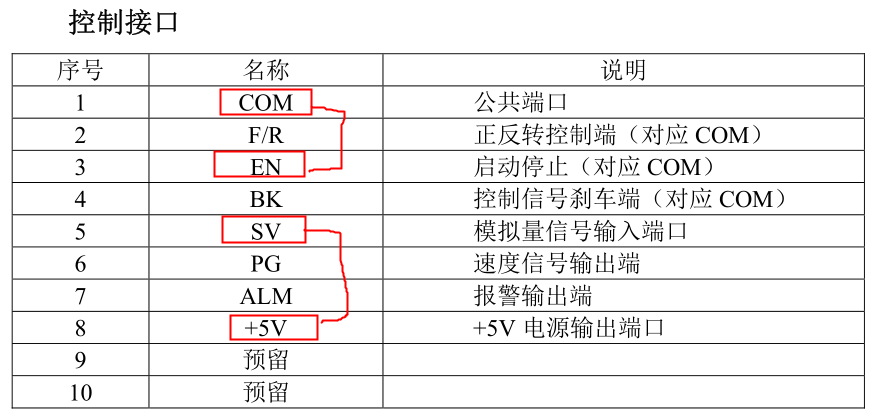

把COM和EN短接，吧SV和+5v短接，這樣L1L2供電220V的話上電電機就會運轉。如果運轉正常證明電機和驅動都沒有問題，然后我們在做具體的控制操作。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
