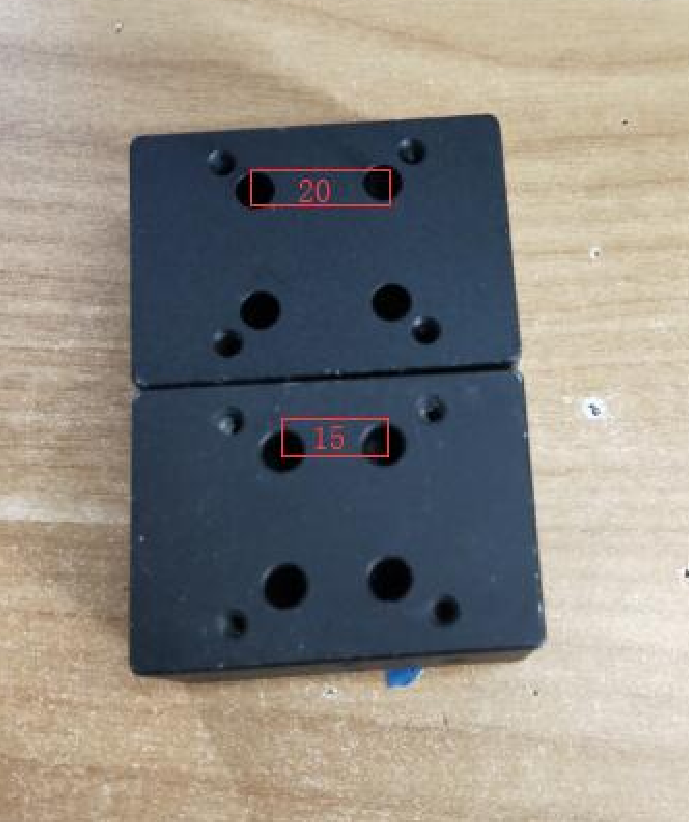

上圖為時代超群CBX-ZC系列線性滾珠絲杠直線導軌滑臺使用的兩種滑塊，第一種的滑塊搭配的滑臺下邊和線規搭配的滑塊要比下邊這種更長一些，對于一些穩定性要求更高的客戶可以選用這種類型的滑臺
CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖CBX1204-100-ZC,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。

此類型導軌多加了一個軸承片，這樣的話運行效果更穩定，絲桿如果大于五百行程或者使用速度比較高的情況下，都建議加此軸承片。
客戶速度要求比較高，價格有相對比較實惠的可搭配閉環步進電機
上圖為時代超群新推出一款小體積大扭矩57閉環步進電機驅動器套裝，高性價。57EBP75ALC-TFC為兩相四線電機，輸出靜扭矩1.5NM，電流4A。配套1000線編碼器，高速響應好，力矩大.配套驅動器HBS57A全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分。
閉環電機搭配絲桿導軌具有以下特點 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：運行平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
聯系方式：QQ:467102884 電話：13811070445（劉女士）
