 上圖為客戶訂購的CBX1610-700,線性直線導軌滑臺，導軌有效行程700MM，絲桿直徑16MM，導程是10MM，水平可載重30kg，垂直載重10kg,定位精度0.03MM，客戶導軌側裝。 我們介紹一下今天導軌和電機，限位是如何組裝

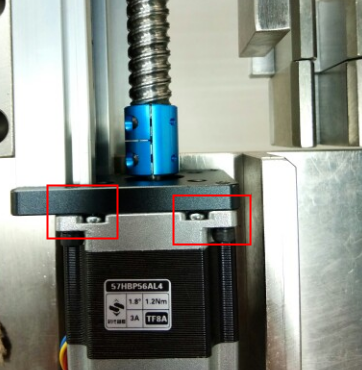

電機和導軌用四顆M4*14的螺絲固定，不用螺母，螺絲長度不能太長，否則就會頂?shù)戒X型材。軸用聯軸器鏈接，注意聯軸器不能擰的太緊，也不能太松。否則容易劃扣 同理EBX，HBX系列導軌安裝是一樣

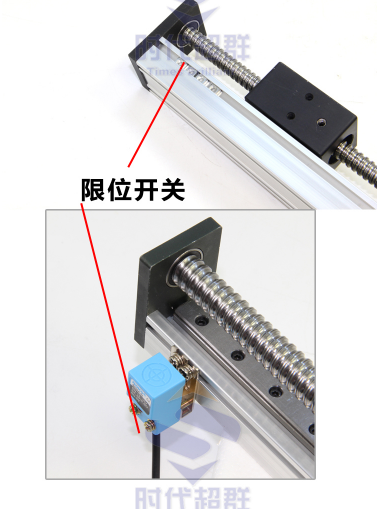

另外限位如何安裝？
限位和側面溝槽中的螺母固定。溝槽中的事M4的螺紋孔，配套的支架和溝槽螺母固定
選用M4*5或者M(jìn)4*6的螺絲即可。不要太長
