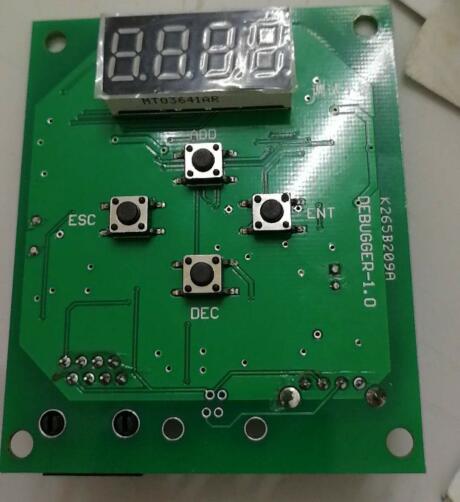

上圖為ZD-3HE2270M驅動器配套可調試參數用的調試小板（技術專用）， 以下三種常見問題參考： 1、電機會出現聲音大，電感量匹配不合適，就是匹配SP17就行。 2、電機鎖不住，鎖機電流，匹配SP01，調大。 3、電機會出現丟步，加減速時間不匹配，就是有的電機會出現丟步，匹配SP05。 具體操作如下： 首先，把調試小板和線連接到驅動器上，不插信號，然后上電。通電之后，小板顯示SP頁面。按右鍵（ENT）進入SP頁面，（SP里面一共有00-18檔，例SP00、SP01、SP02……）首先顯示的是SP00，然后按上鍵（ADD）或者下鍵（DEC）調整，找到你需要修改的檔位，例如SP17，找到SP17檔位，然后再按（ENT）進入SP17界面，這時，里面就是你要修改的參數。 例如你要把SP17=60，修改成SP17=90，在進入SP17界面里面之后，需要連續按繼右鍵（ENT）三下，也就是0060位置的6位置閃爍，然后按上鍵(ADD)調到9，調到9之后，在連續按右鍵（ENT）,多按幾下就行，這樣就算修改完成，然后按ESC退出就行。 這款調試版同樣適用于以下產品

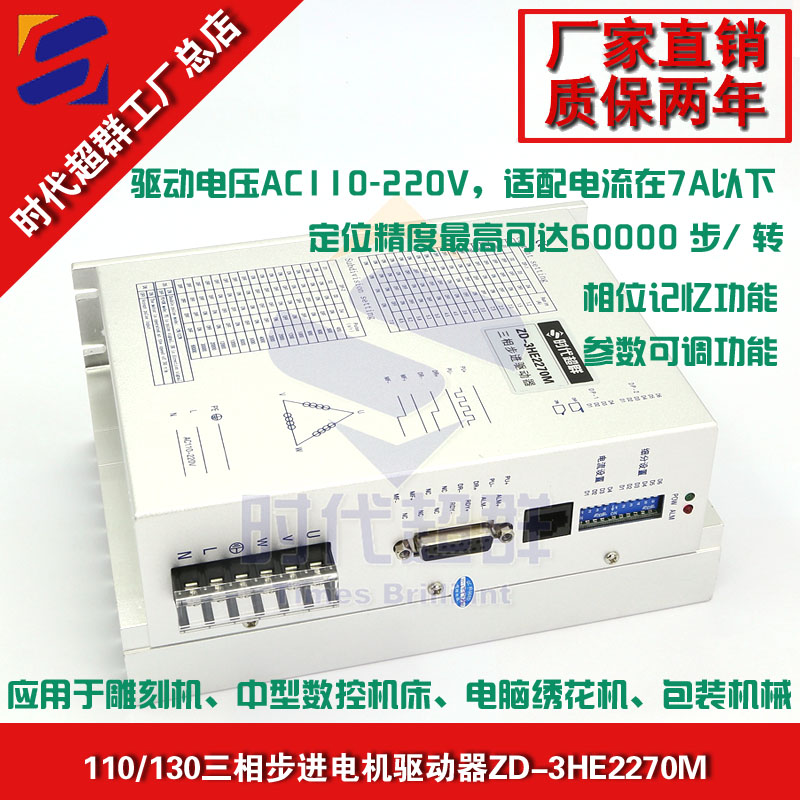

驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。
時代超群推出的新款9A大電流三相步進電機驅動器，可比一般的驅動同轉速下輸出力矩提升20%，ZD-3HE2290M 是基于 DSP 控制的新一代數字步進電機驅動器。特點：電機運行平穩，幾乎沒有震動和噪音，定位精度****可達 60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。 具體產品特點如下： ·單電源輸入，電壓范圍：AC110V ～ 220V ·驅動電流 1.2A/ 相到 9.0A/ 相分 16 檔可調 ·設有 16 檔等角度恒力矩細分，****分辨率 60000 步 / 轉 ,其它細分可定制完成 ·****反應頻率可達 200Kpps ·步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱 ·接口信號光耦隔離 ·內部強電、弱電光耦隔離 ·信號電平：5V ～ 24V 兼容 ·工作溫度：-30℃～ 85℃ ·適配電機：三相 57、86、110、130、150 系列高15:12:56壓電機 ·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 MF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。 ·帶電機電感量調節功能，適配電機發揮****效能
此款驅動可以搭配110/130系列三相步進電機使用，下面推薦110系列步進電機
| 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
