CBX系列線性導軌水平可載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204J-200,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，可配42/57步進電機、無刷電機，60閉環伺服電機等。

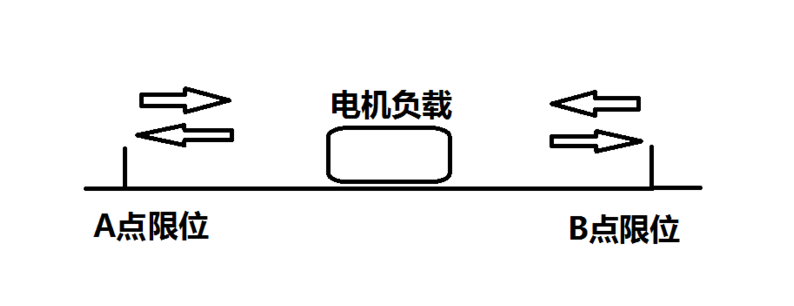

時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 此款控制器還可以利用限位來控制電機在兩個點之間做往復運行，具體接線和編程方法如下：

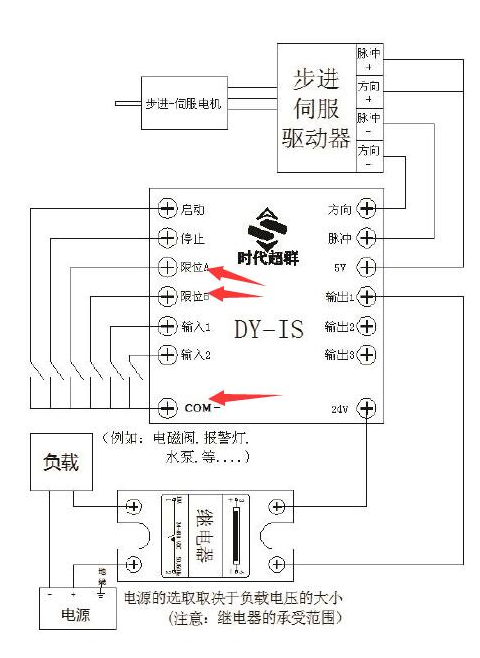

限位如何接？ 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號） 都接好線以后，對控制器進行如下編程： https://pan.baidu.com/s/1zfSlfC87GdqS-_L3Dhaklg?fid=74518668222357&qq-pf-to=pcqq.c2c&errno=0&errmsg=Auth%20Login%20Sucess&&bduss=&ssnerror=0&traceid=
程序清單： 00 SPEED 70000(根據客戶情況設定) 01 G_LEN 7000000（位置盡量設置****） 02 JUMP 01 03 G_LEN -7000000（走反轉****位移） 04 JUMP 03 05 END 參數設定 NA 01 (限位A有效時，跳轉到程序01) NB 03 (限位B有效時，跳轉到程序03)

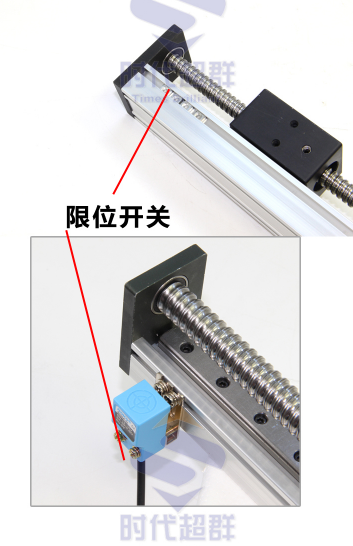

上圖為轄內開關和導軌規定示意圖 限位如何接？ 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號）
