上圖為客戶定制的一款EBX系列光軸滾珠直線導軌滑臺EBX1204J-500，導軌有效行程500MM，精度可達0.03mm運行平穩！導軌水平載重50KG，垂直載重10KG，導軌滑塊根據客戶要求特殊定做，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以內。 常規尺寸圖如下，可根據客戶要求定制。

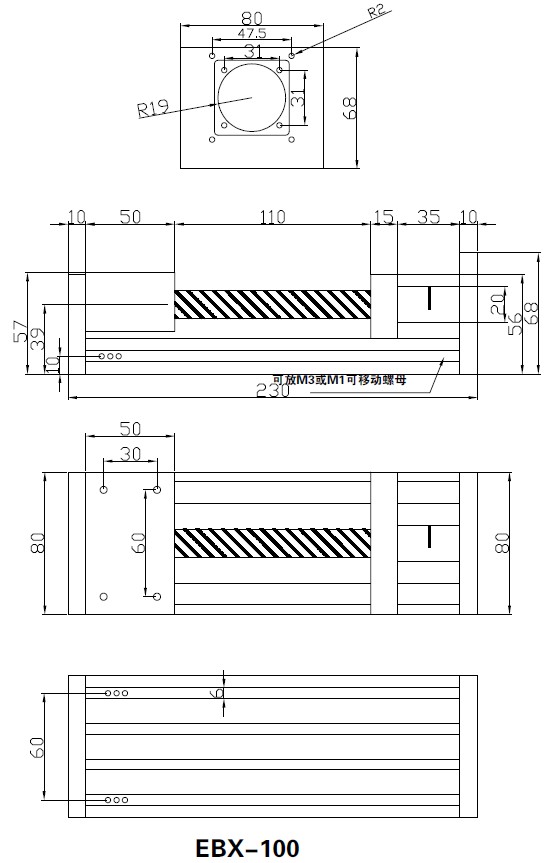

以上為常規EBX系列導軌尺寸圖，有效行程100MM，放余量10MM。可根據客戶要求定制。此系列導軌可以搭配普通的42/57步進電機，也可以搭配閉環步進電機，用于高速運作
上圖為時代超群57閉環57EBP143ALC-TFC,電機高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。采用1000線編碼器，扭矩3NM，電流4A，具體參數如下：
產品尺寸圖如下：
配套驅動器HBS57A是本公司基于十幾年步進與伺服研發經驗，開發成功的一款新型閉環步進電機驅動器， 采用****專用電機控制雙核 DSP 芯片和應用矢量型閉環控制算法，從而****克服了開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的高中低速振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。
由于 HBS57 驅動器可以根據負載變化，實時調整控制電流，因此可以減少熱量的產生，噪音，提升使用效能，相比開環步進電機，發熱量減少 50%以上，使得電機和軸承壽命得以延長，提升產品品質，降低維修率。 客戶選用閉環步進電機的原因？ 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
