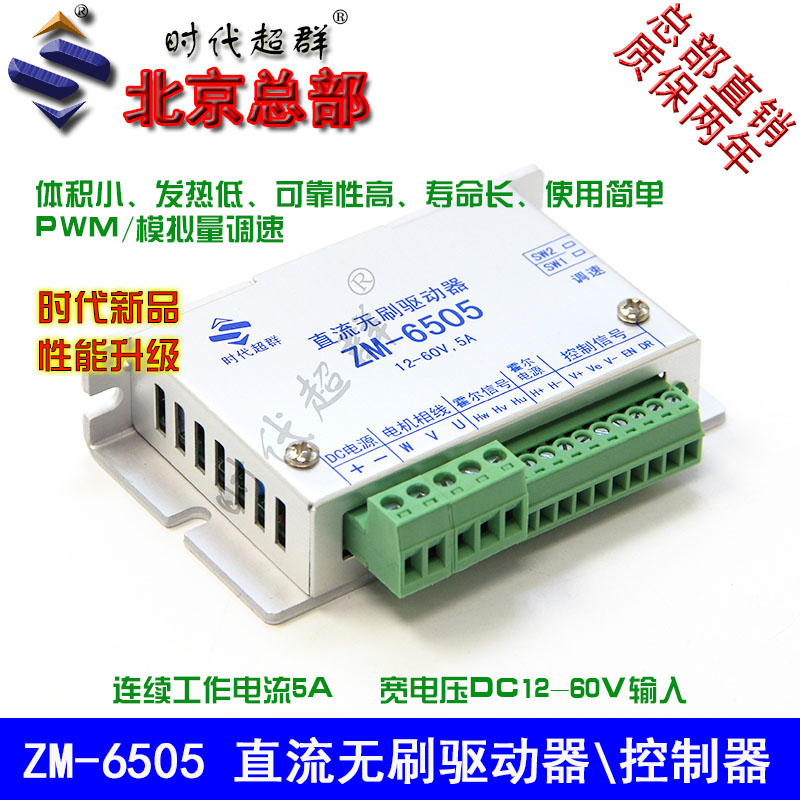

ZM-6505是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。可驅動48V,200W以下無刷電機。 l 高集成度高可靠性無刷直流(BLDC)電機控制器 l 三相全橋，PWM方波驅動控制 l 過流保護措施，過載時立即關斷輸出及時保護電機 l 純硬件設計，高速度，高抗干擾能力 l 寬幅電壓兼容DC12-50V l 低發熱，大功率
l 欠電壓(≤12V)、過壓50V l 堵轉3秒自動關斷輸出 l 霍爾錯誤保護 l 輸出5A，過流關斷輸出 l 支持內置電位器、外接電位器、模擬電壓和PWM調速 l 帶有使能反轉功能，靈活配合常開、常閉控制系統 l 具有緩啟動功能，避免電流過沖，有效保護電機 l 緩啟動時間多檔定制（0S、1S、3S、10S）默認1S
項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -20 | - | 60 | ℃ | 輸入電壓(DC) | 12 | - | 50 | V | 輸出電流 | - | - | 5 | A | 適用電機轉速 | 0 | - | 20000 | rpm | 霍爾信號電壓 | 4.5 | 5 | 5.5 | V | 霍爾驅動電流 | - | 10 | - | mA | 外接調速電位器 | - | 10K | - | Ω | 模擬調速電壓(Ve) | 0 | 5 | 24 | V | PWM調速信號幅值 | 4.5 | - | 24 | V | PWM調速信號占空比 | 0 | - | 100 | % | 控制接口電壓 | H | 4.5 | 5 | 24 | V | L | 0 | 0 | 0.5 | V | 控制接口識別內阻 | 0 | 100 | 2k | Ω |

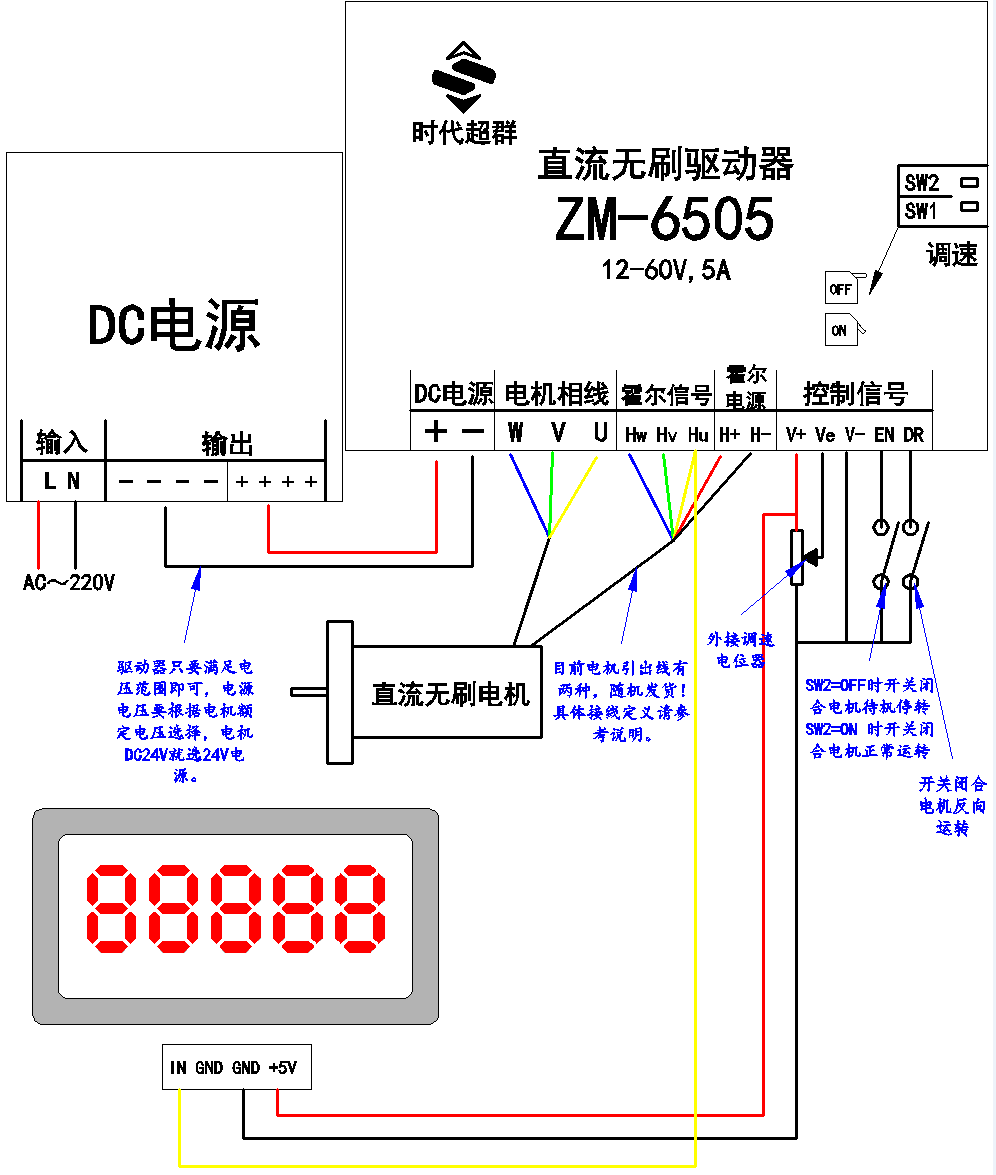

名稱 | 說明 | 正/負極 | 直流電源輸入，12-50V | U,V,W | 驅動輸出，接電機相線 | Hu,Hv,Hw | 霍爾信號，接電機霍爾信號線 | H+,H- | 霍爾電源，接電機霍爾電源線（****輸出100mA） | V+ | 外接電位器調速正極，不使用時懸空。（內部5V輸出，****輸出200mA） | Ve | 外接調速信號，可外接電位器、模擬電壓或PWM 注① | V- | 外接調速參考地（COM端） | EN | 使能，當撥碼SW2為off狀態時，懸空或高電平時為正常，低電平待機，當撥碼SW2為on狀態時，懸空或高電平為待機，低電平為正常。 | DR | 方向，懸空或高電平時為正轉，低電平反轉 | 電源燈 | 電源指示燈，綠色，通電后長亮 | RJ1 | 限流設置，可根據客戶要求選配。 | RJ2 | 內部調速電位器，順時針旋轉，電機轉速由0-**** | SW1撥碼 | 內外部調速切換，ON：內部 OFF：外部 | SW2撥碼 | 使能功能切換，ON：高電平懸空為待機，OFF：低電平待機 |
可配套無刷電機轉速表
