上圖為時代超群一款新的小型伺服電機，集電機驅動一體，孔輸出，可以485通信，電機功率30W和50w可選，轉速1000轉，扭矩0.33NM和0.48NM，采用的是單圈15位磁電編碼器，默認是32768個脈沖轉一圈，也可以根據客戶要要求設定好。

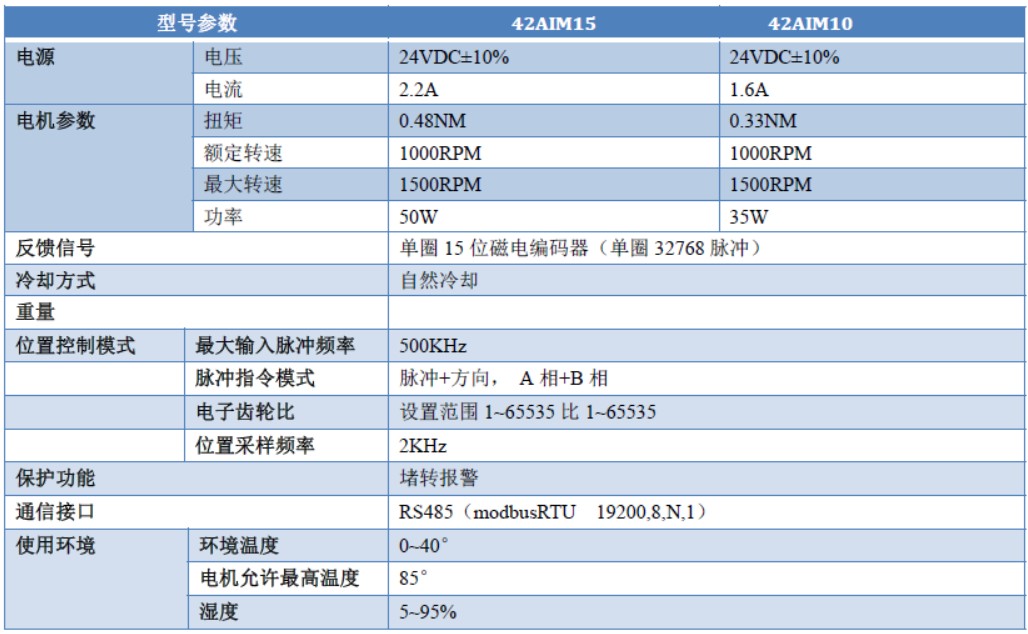

參數表如下。兩款可選
1. 15 位****編碼器，一圈脈沖高達 32768。 2. 多圈****值，****記錄 65535 圈。（需配電池）。脈沖 模式：重新上電自動回?cái)嚯娢恢谩?/span> 通信模式：可斷電記錄位置。 3. 多級 DD 馬達結構，大扭力輸出。 4. 一體化伺服，簡化接線，體積超小。 5. 低噪音，低振動，高速定位，高可靠性。 6. FOC 場定向矢量控制，支持位置/速度閉環。 7. 可工作在零滯后給定脈沖狀態，跟隨零滯后。 8. 16 位電子齒輪功能。 9. modbus RTU 通信（19200，8,N,1）。 10. 位置模式，支持脈沖+方向信號 11. 具有堵轉，過流保護，過壓保護。 尺寸圖如下：
用場合：雕刻機，小慣量旋轉平臺，皮帶滑臺，絲桿滑臺，點膠機等
上圖為時代超群同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 具體尺寸圖如下：
首先介紹下扭矩，先用50W 電機，0.48NM。負載是75mm螺距的絲桿，就是電機軸轉一圈負載移動75mm，這樣的話 負載等效力臂 = 75mm / 3.14 = 23.8 mm 那電機能提供的推力就是 經過絲桿傳動的推力 = 0.48NM / （23.8mm*0.001）= 208 N 那能推動負載的重量就大約是10KG負載 為什么說這么搭配的高速性能好呢，因?yàn)殡姍C(jī)轉一圈導軌移動75MM，電機1000轉內轉速恒定。那么用到1000轉的時候，每秒鐘的移動速度為1000*75/60=1250mm,一秒一米的速度是可以達到的。當然這是在考慮到升降速時間，電機完全升速完成之后可達到的速度。所以一般客戶要求一秒五六百轉的速度的話選這款電機事比較合適的。負載小于10KG.
聯系方式：QQ:467102884 電話：13811070445（劉女士）
