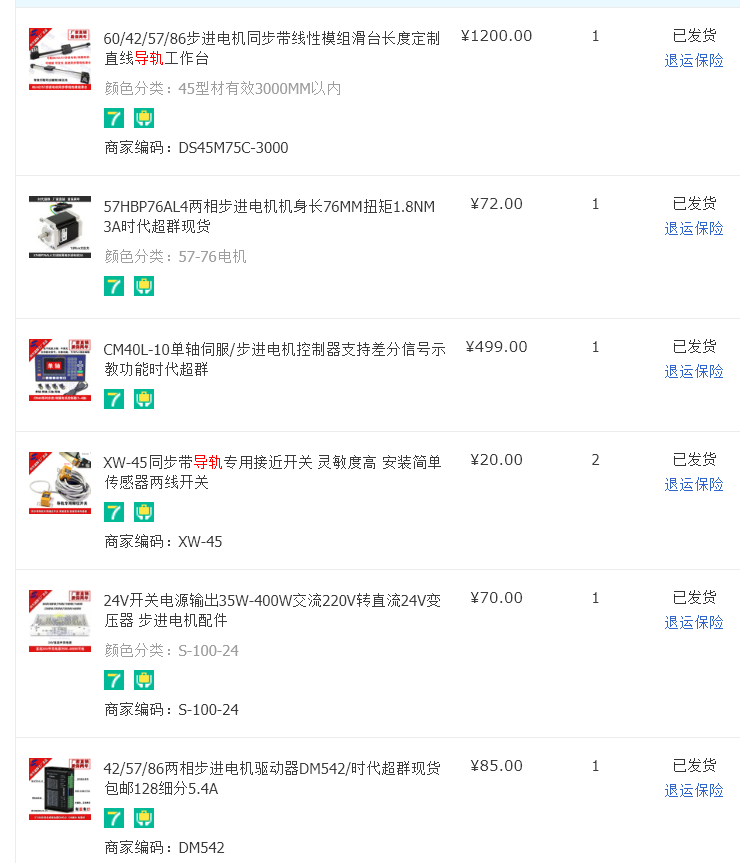

上圖為客戶定做一套3米標尺定長控制系統，用于裁切鋁型材，控制器面板上輸出固定的數值，即可完成行走固定長度
輸入移動距離，和移動速度，確定保存，即可走相應的距離，如果換其他距離的時候，需要把移動距離歸零，確認以后，在輸入其他距離，可實現對型材的裁切等定長控制
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 這個系列****的特點是可以刷組態，這樣可以把定長控制的界面刷到第一頁，方便客戶使用
同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 具體尺寸圖如下：

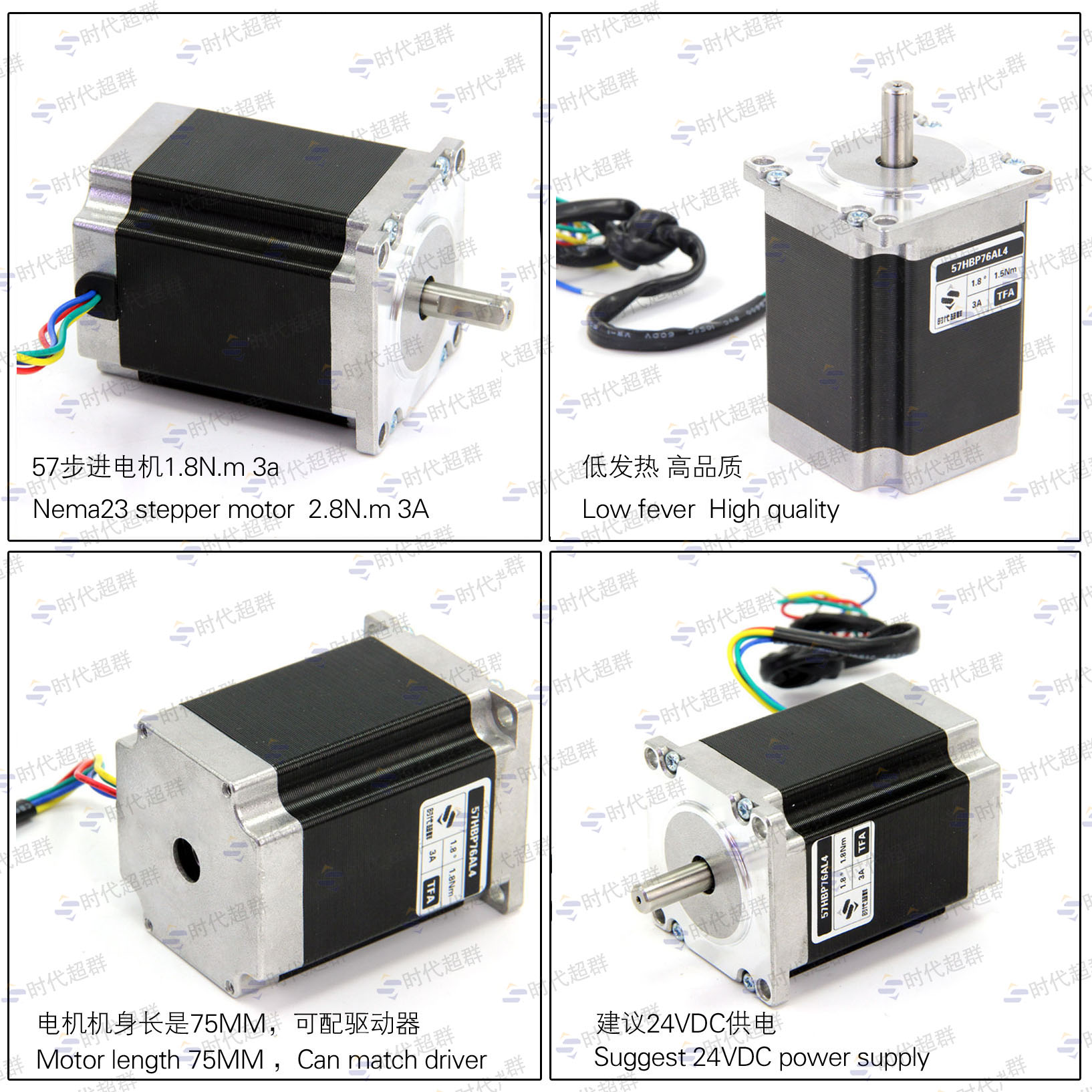

上圖為時代超群57HBP76AL4雙兩相步進電機，步距角1.8°，扭矩1.8NM，電流3A，此款電機結構簡單、可靠性高、經濟耐用；電機止口38，孔距47，出軸長21/21，軸徑8/8 扁/圓(軸6.35也可以做)，適配各類兩相步進電機驅動器。產品參數表如下

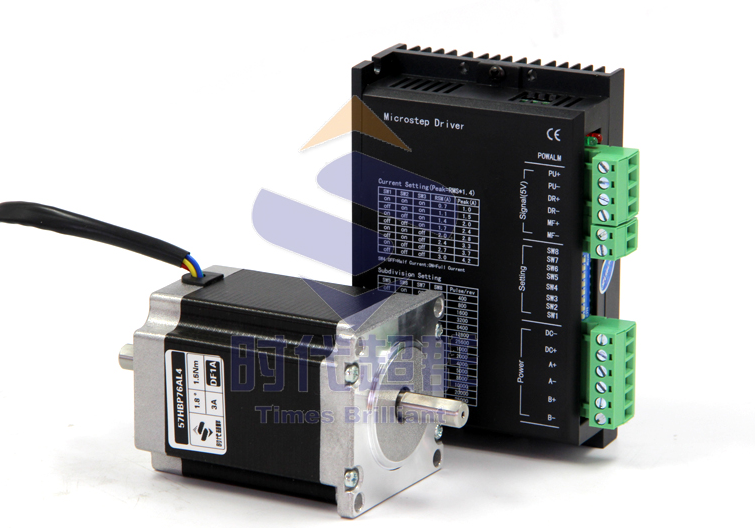

產品尺寸圖如： 搭配時代超群數字式驅動，高速大力矩、低噪音；可靠性強,溫升小、運行平穩。配套的驅動器為中性驅動器，這款驅動的性能我說兩款型號大家想必都不陌生，DM556
驅動器是我公司采用自主研發的高性價比的細分驅動器，具有優越的性能，特別適合大批量低成本用途，中性外殼可供客戶貼牌使用。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達5.6A;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
上圖電機可定做雙出軸電機聯系方式：QQ:467102884 電話：18710050116（劉女士）
