CS10-3脈沖發生器可以控制步進電機，伺服電機，電機轉速0-4000轉/每分鐘，方波，無極可調。外接啟停、方向可以實現外部控制。具有調速、往返、定時、定長等功能。

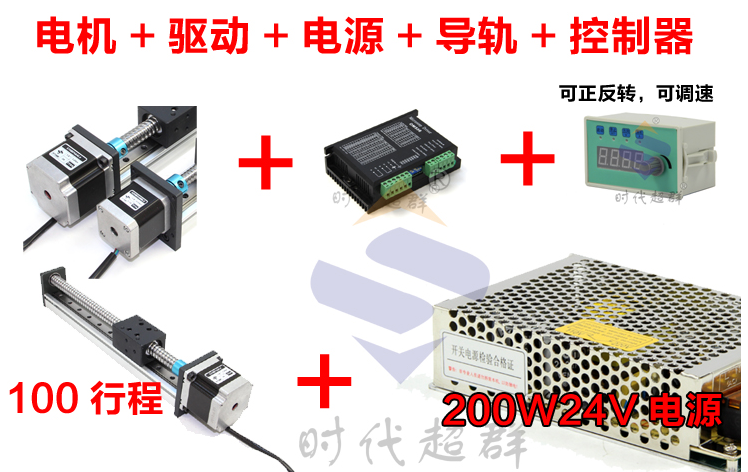

客戶選的套餐，拿回去接上線就可以正常的動轉了。

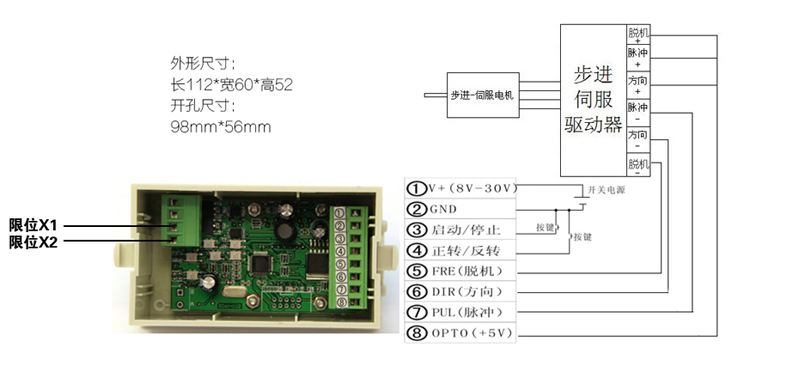

接線方法

控制器CS10-3的OPTO(+5V)接入步進驅動器MD542的PUL+和DIR+端口。

控制器CS10-3的PUL（脈沖）接入步進驅動器MD542的PUL-端口。

控制器CS10-3的DIR（方向）接入步進驅動器MD542的DIR-端口。

控制器CS10-3的V+接入電源24V+

控制器CS10-3的GND接入電源24V-

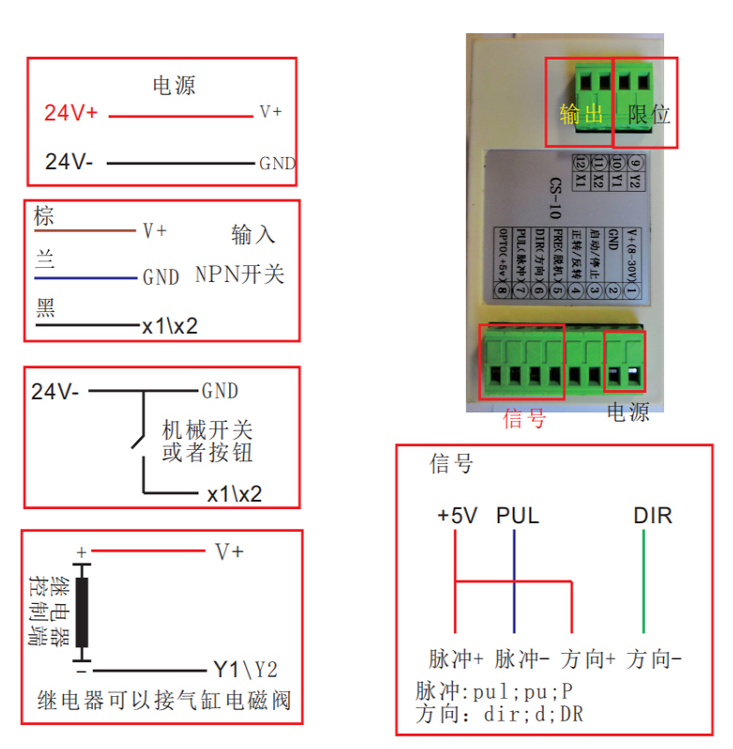

以下為圖紙解析：

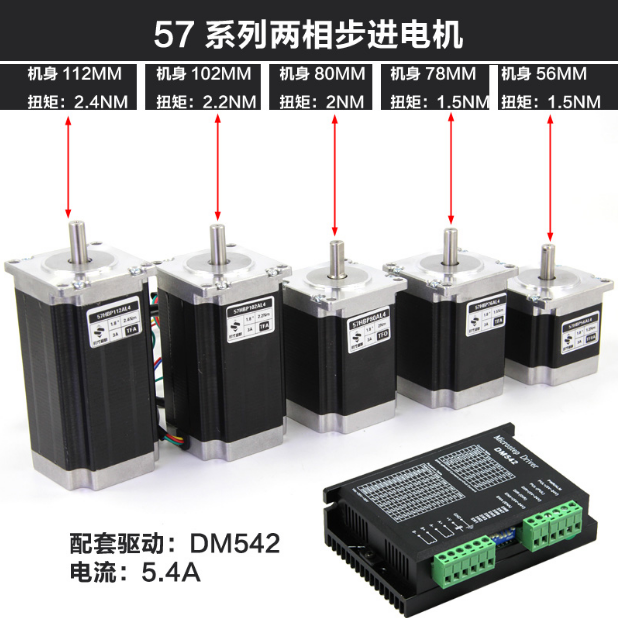

57系列步進電機可選：
