上圖為一款體積小巧28法蘭步進電機28HBD50BL4-TF0步進電機，步距角1.8°，工作電流1A，保持轉矩：0.18Nm。電阻5.5Ω，電感5.6MH，溫升85K Max，轉子慣量18g.cm2,環境溫度-40℃-+55℃，絕緣等級：B級，這款電機可用于貼片機。

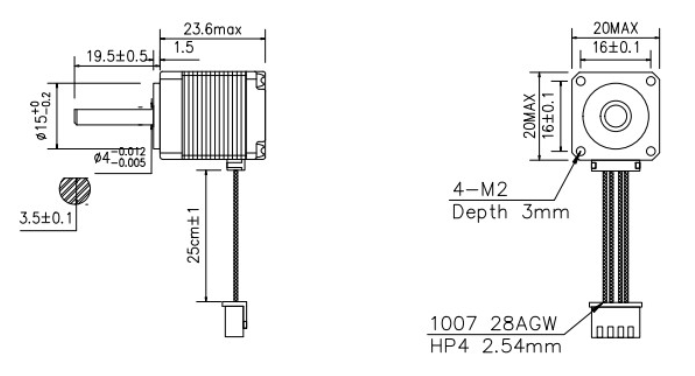

產品尺寸圖如下：

線序圖如下：

可搭配ZD-2HD440WLM

ZD-2HD440WL驅動是TB6600的升級版本TB67S109，細分加高至32細分，適合高細分用途。適用步進電機：42、57型的2相4相（4線6線8線）

產品特點：

1、9V-42V直流供電；

2、H橋雙極恒相流驅動；

3、****4.0A的八種輸出電流可選；（友情提示：電機電流大于2A以上請慎用。）

4、****32細分的6種細分模式可選；

5、輸入信號高速光電隔離；

6、標準共陽單脈沖接口；

7、脫機保持功能；

8、半封閉式機殼可適應更嚴苛的環境；

9、提供節能的半自動電流鎖定功能;

10、內置溫度保護和過流保護。

使用及參數說明示意圖：

產品尺寸圖：

聯系方式：QQ:467102884  電話：13811070445（劉女士）
