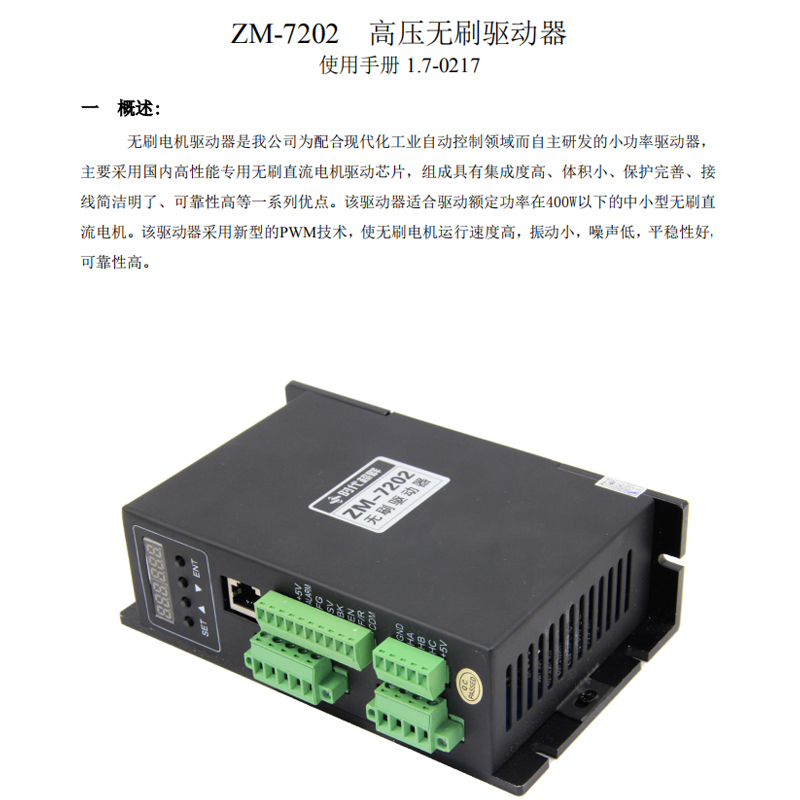

時代超群ZM-7202A高壓無刷驅動器，供電電壓220V
輸出電壓310V驅動器外接調速旋鈕及方向使能示意
1；電機相線
2；霍爾信號線
名稱
說明
8
COM
公共端口 (A) (B) (C)
7
F/R
正反轉控制端（對應 COM）（B）
6
EN
啟動停止（對應 COM） (C)
5
BR
控制信號剎車端（對應 COM）
4
SV
模擬量信號輸入端口 (A)
3
PG
速度信號輸出端 （可讀取電機轉速）
2
ALARM
報警輸出端 （可接上位機）
1
+5V
+5V 電源輸出端口 (A)
1；調速電位器共需接三根線 分別對應電位器的三根引腳，接到驅動引腳說明表中標注（A）的三個接口
2；正反轉換向需要將表中標注（B）兩個接口，進行短接后換向 懸空時一個方向 短接后一個方向
3；外接使能控制電機啟停需要將表中標注（C）兩個接口，進行短接 接通啟動 斷開停止
