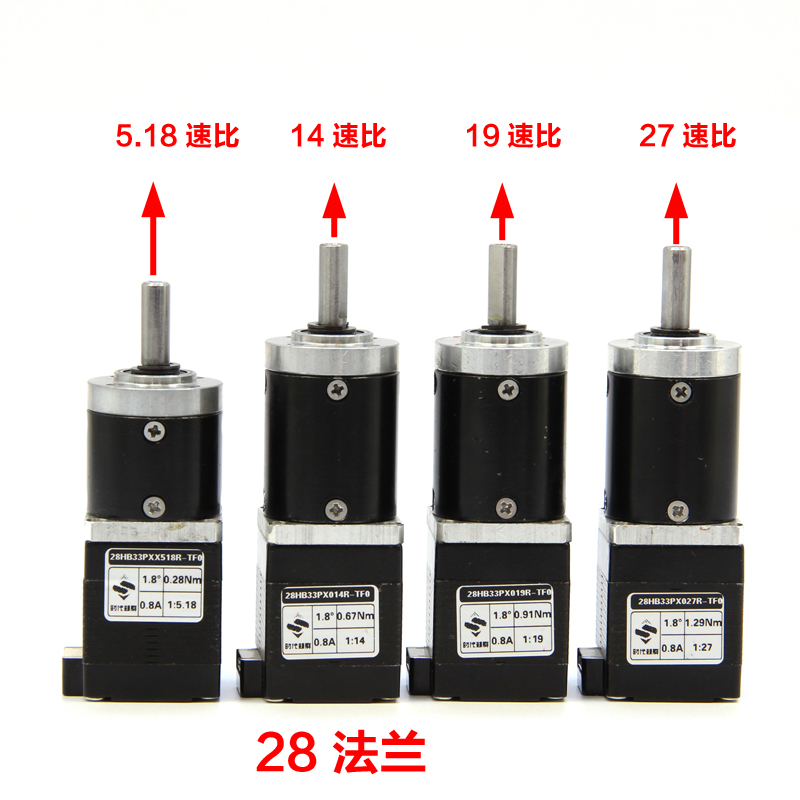

上圖為時代超群28系列減速步進電，步距交1.8°，電流0.8A，速比5.18,14,18,27速比可選，此款電機體積小，出力大，此款電機廣泛用于輕工紡織、醫療器械、儀器儀表等 28HB33PX014R-TF0 D軸 軸6mm 14速比扭矩 0.67NM 0.39KG 0.8A 28HB33PXX518R-TF0 D軸 軸6mm 5.18速比扭矩 0.28 0.34KG 0.8A 28HB33PX027R-TF0 D軸 軸6mm 27速比扭矩 1.29NM 0.39KG 0.8A 28HB33PX019R-TF0 D軸 軸6mm 19速比扭矩0.91NM 0.39KG 0.8A 28步進電機減速步進電機 速比可選 3.7 5.2 14 19 27 51 71 100 139 189 264 369 516 720
電機搭配減速機的輸出扭矩計算公式 輸出扭矩=電機扭矩*減速比*效率＞所實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。 打個比方比如28hbp33的電機，靜扭矩是0.06NM，搭配14速比減速機輸出扭矩 0.06NM*14*0.8=0.67NM，0.67NM小于減速機能承受的額定扭矩20，所以最終能輸出0.67NM的力 28電機由于電流非常小，用一般的驅動器會發熱比較大，所以我們建議使用我公司的ZD-2HD318驅動器，性能穩定，發熱小，驅動0-1.8A電流可調
ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能
可選用控制器CM30D系列是為公司生產的面板型運動控制器（數控系統），可同時控制三臺驅動器帶動電機同事工作。采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
