1、面板按鍵

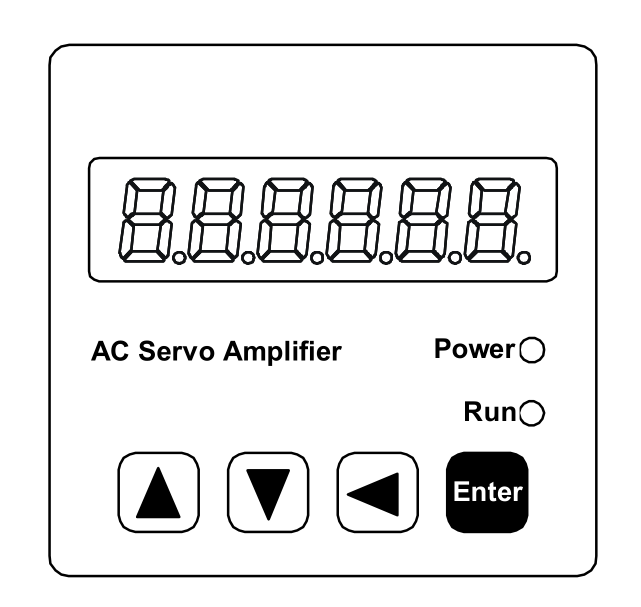

面板由 6 個 LED 數碼管顯示器和 4 個按鍵↑、↓、←、Enter 組成，用來顯示系統各種狀態、設置參數等。操作是分層操作，←、Enter 鍵表示層次的后退和前進，Enter 鍵有進入、確定的意義，←鍵有退出、取消的意義；↑、↓鍵表示增加、減少序號或數值大小。如果按下↑、↓鍵并保持，則具有重復效果，并且保持時間越長，重復速率越高。

如果 6 個數碼管或最右邊數碼管的小數點顯示閃爍，表示發生報警。POWER 指示燈點亮表示主電源已上電，RUN 指示燈點亮表示電機正在運轉。

2、手動調速

（1）接通控制電路電源(主電路電源暫時不接)，驅動器的顯示器點亮，如果有報警出現，請檢查連線。

（2）接通主電路電源，POWER 指示燈點亮。

（3）首先在靜止界面，按←鍵，退出到dp-，接著按↑或↓鍵找到pa001，按Enter鍵進入，通過↑鍵把數值調為385，按Enter鍵確認，按←鍵退出，然后通過↑鍵找到pa004，按Enter鍵進入，按↑鍵把數值改為2，然后按Enter鍵確認，按←鍵退出，一直退出到pa-。按↑或↓鍵找到Sr-，按Enter鍵進入。

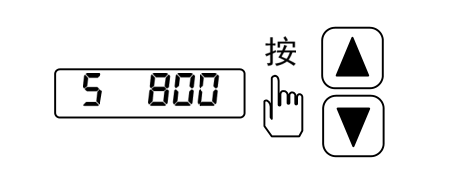

（4）速度試運行操作狀態時提示符為“S 0”，數值單位是 r/min，系統處于速度控制方式，速度指令由按鍵提供，用↑、↓鍵改變速度指令，電機應按給定的速度運轉。
