1、面板按鍵 面板由 6 個 LED 數碼管顯示器和 4 個按鍵↑、↓、←、Enter 組成，用來顯示系統各種狀態、設置參數等。操作是分層操作，←、Enter 鍵表示層次的后退和前進，Enter 鍵有進入、確定的意義，←鍵有退出、取消的意義；↑、↓鍵表示增加、減少序號或數值大小。如果按下↑、↓鍵并保持，則具有重復效果，并且保持時間越長，重復速率越高。 如果 6 個數碼管或最右邊數碼管的小數點顯示閃爍，表示發生報警。POWER 指示燈點亮表示主電源已上電，RUN 指示燈點亮表示電機正在運轉。

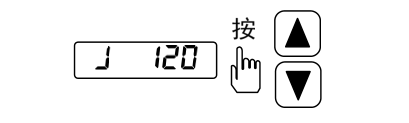

2、點動試運行模式 在停止界面按←鍵，出現dp-，按↑鍵找到pa-，按Enter鍵進入，顯示為pa000，按Enter鍵進入后按↑鍵把數值改為385，按Enter鍵確認，按←鍵退出，接著按↑鍵找到pa004，修改數值方法與pa000相同，把數值改為3，按Enter鍵保存，按兩次←鍵退出到pa-，按↑鍵找到Jr-，并按 Enter 鍵進入 JOG 運行方式，進入 JOG 運行操作狀態時提示符為 “J 0”，數值單位是 r/min，系統處于速度控制方式，速度指令由按鍵提供。按下↑鍵并保持，電機按 JOG 速度運行，松開按鍵，電機停轉，保持零速；按下↓鍵并保持，電機按 JOG 速度反向運行，松開按鍵，電機停轉，保持零速。JOG 速度由參數 PA21 設置，缺省是 120r/min 。
