ZD-2HE2270D是基于DSP控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC80V-290V，適配電流在1.3A到7.0A、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度可達60000步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。

特點：

● 設有16檔等角度恒力矩細分，分辨率60000步/轉

● 反應頻率可達200Kpps

● 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半

● 光電隔離信號輸入/輸出

● 驅動電流1.3A/相到7.0A/相分16檔可調

● 單電源輸入，電壓范圍：AC80V-290V

● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變為高電平時，驅動器自動恢復電機相位）

金屬磨砂打造

撥碼開關 簡單便捷

機身自帶印刷電流設定與微步細分設定，更加方便快捷的撥碼開關

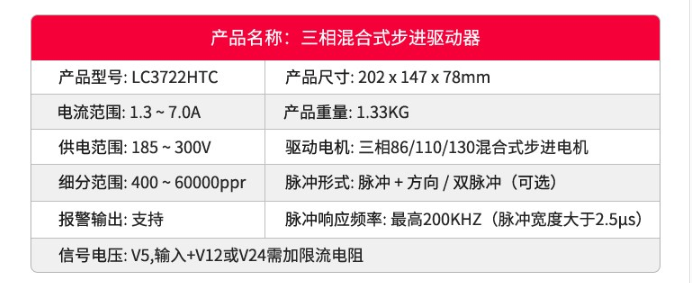

產品參數

注：選擇開關電源給驅動器供電，（功率=電壓x電流）太小會影響點擊扭力和         速度的發揮。建議選擇合適功率的開關電源

產品設置及接線

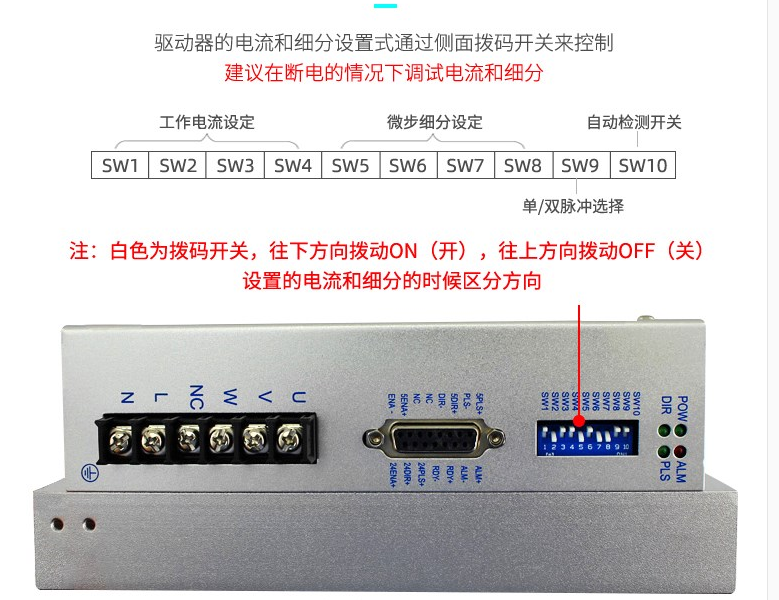

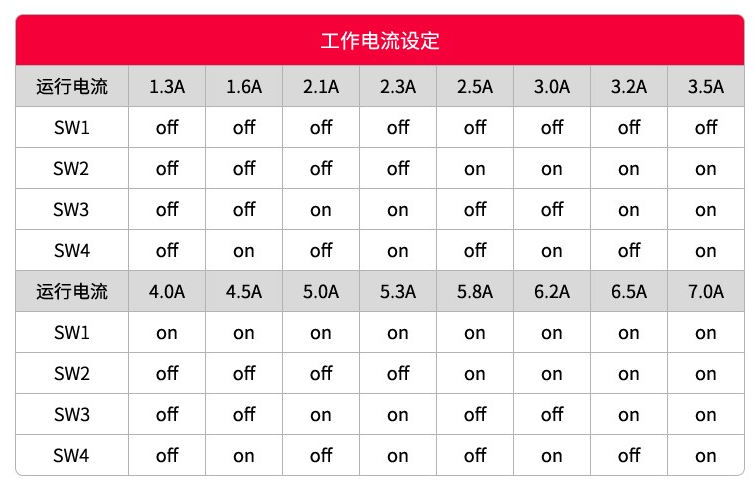

電流/細分設置

直插式撥碼開關（DIP），使用壽命可達100000次

應用領域

適合各種運動控制領域自動化設備和一起等等

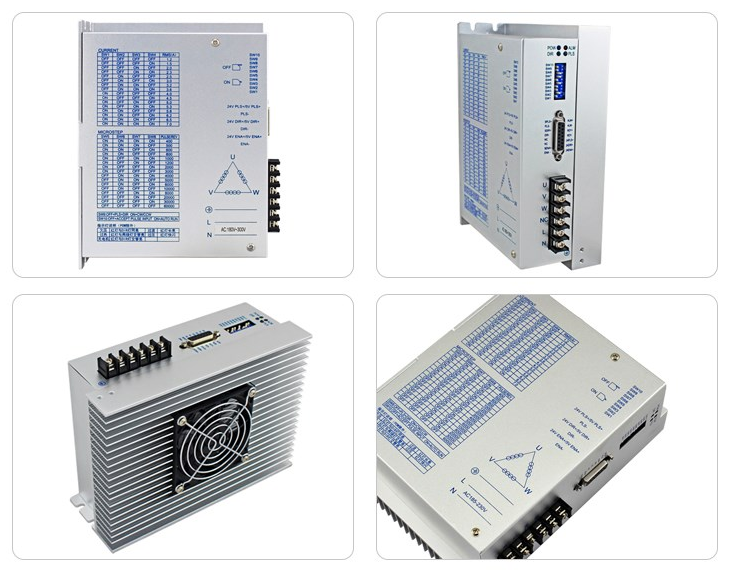

產品實拍
