CM35L智能多軸步進伺服控制器是本公司新研制的運動控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺 服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等等特點。

主要功能

自動：自動運行、空運行、單步運行  手動：電機正反轉、回程序零、回機械零、輸出控制  程序：程序的編輯，讀入、刪除、保存  參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等  外部手動：控制電機正反轉，啟動、暫停、報警、急停等  指令豐富：20 條控制指令  USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作  隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A  背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

系統組成

控制系統主要由以下幾部分組成：

高性能、高速度 32 位

液晶顯示器（分辨率：192×64）

專用運動控制芯片（信號輸出為：5V 脈沖+方向）

輸入/輸出（14 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）

****程序行 480 行

觸點按鍵陣列（28 鍵）

技術指標

最小數據單位：0.001mm

****數據尺寸：±99999.999mm

快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）

加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時）

脈沖輸出頻率：150KHz

控制軸數：1-4 軸（X,Y,Z,C）

聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補

電子齒輪：分子:1-99999,分母：1-99999

系統主要功能：自動、手動、程序、參數、自檢、設置等

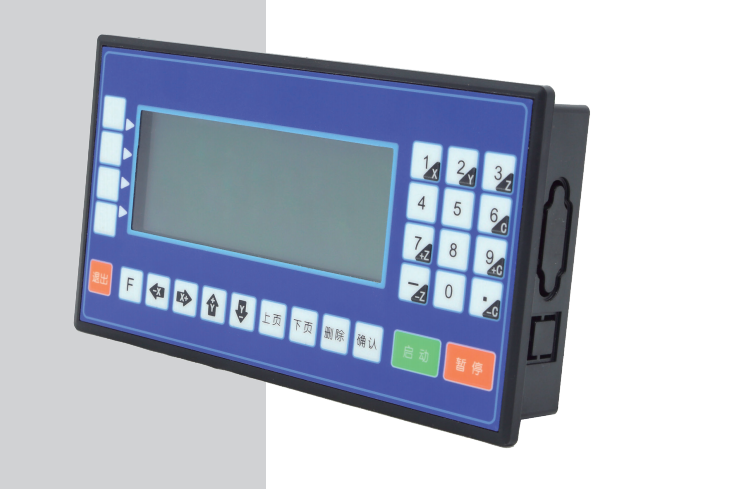

外觀及面板

外形尺寸：長×寬×厚 172×94×48mm

嵌入口尺寸：長×寬 162×84mm，前面板厚 4mm
