北京時代超群文本控制器TCC55接線調試講解

首先電源線一共有四個端口（黃色端子或黑色端子為電源，其余為綠色）用1234來表示 1和4號接24V 2和3號接0V,四個端口全部接通方可正常使用

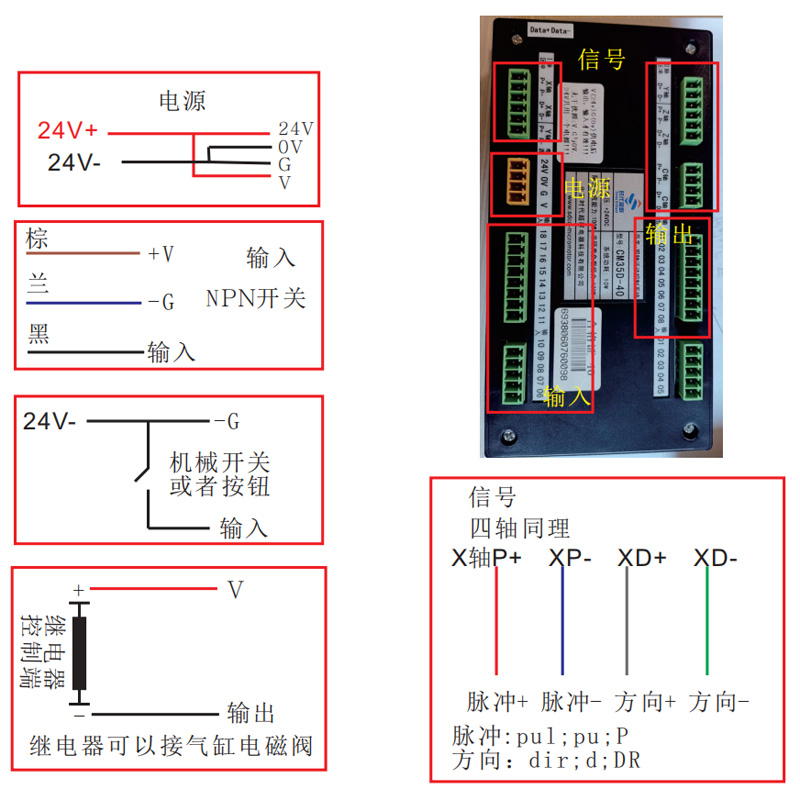

方向脈沖接法如上圖右下角，為“5V差分”接法 接好電源和脈沖線之后就可以操作面板進行手動移動 或者編程編參了，用戶登錄密碼為123456

如果需要外接開關，請將開關的負極接入1-16號輸入端口的任意一個，然后進入IO設置 給所接開關輸入口賦值，如“啟動 暫停 急停 零點” 等。也可通編程來的“條件跳轉”“速度模式”“程序暫停”指令來實現相應的功能

如果需要控制氣缸，電磁閥 請配合繼電器使用，將24V繼電器常開型的負極接入1-8號輸出端口的任意一個，然后可通過IO設置賦值，用輸入口的外接開關來手動控制繼電器吸合，或者通過編程 編輯“控制輸出”指令來實現繼電器的吸合
