客戶購買80無刷電機配ZM-6615驅動器，咨詢如何接線？

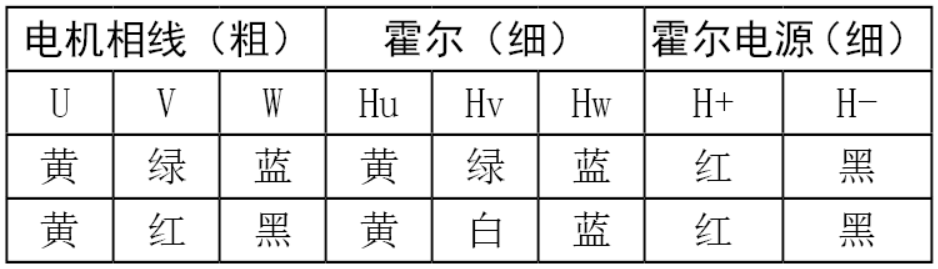

時代超群無刷電機分三根相線，五根霍爾線，共計八根線。我司共有兩種顏色的線序的電機，按照以下圖示接線即可。

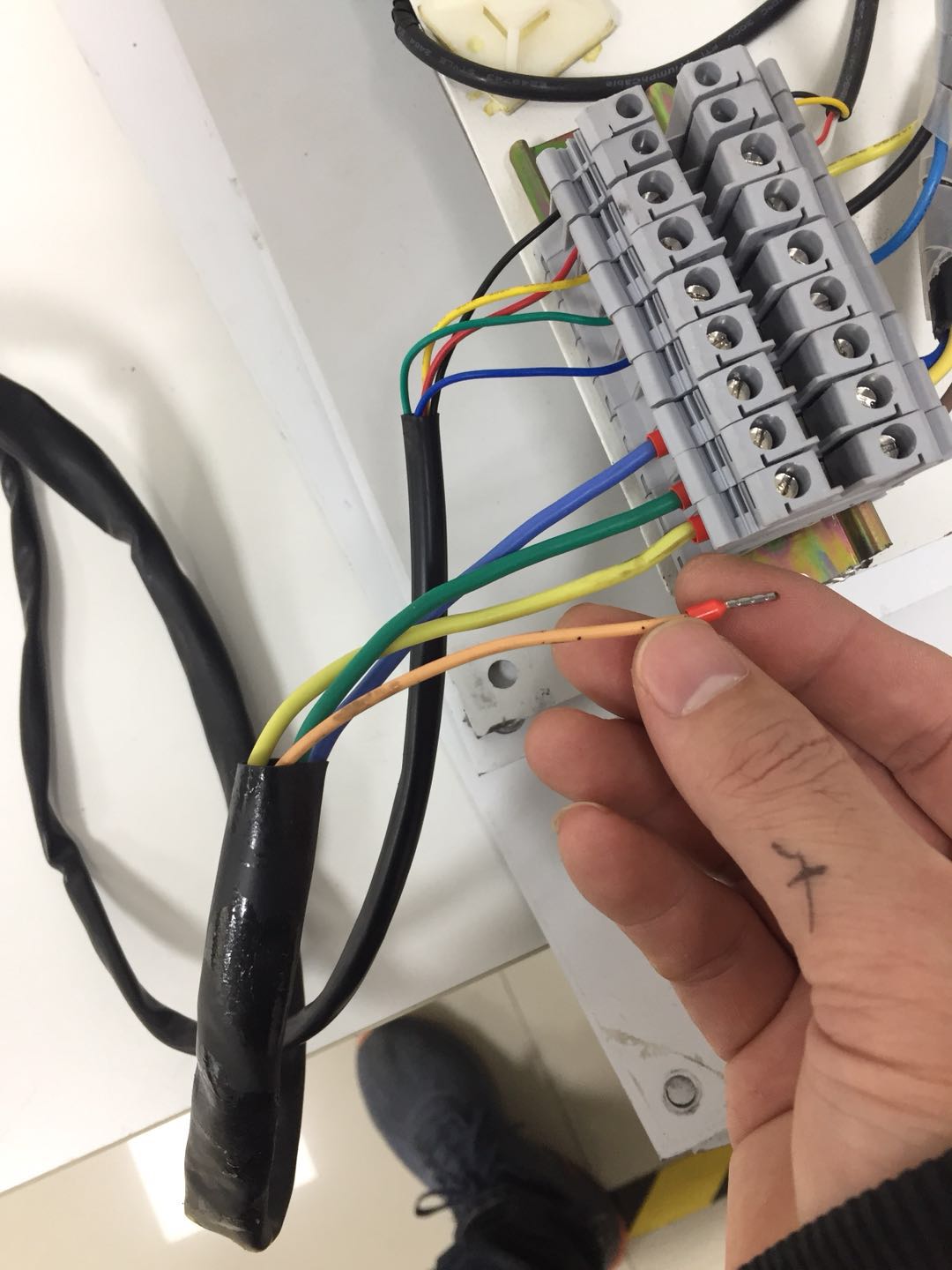

客戶購買的是80無刷電機，為4根相線，多出的一根線則為地線。通常情況下，地線接驅動器接地排上，而此客戶使用轉接板，地線就可以懸空，不接線了。

PS:低壓有感無刷系統快速測試：

適用于ZM-6405E ZM-6716-V3 ZM-6508  ZM-6615

1、控制信號不接任何線（懸空）

2、撥碼SW2撥到OFF狀態（打到上面），撥碼SW1撥到ON狀態（打到下面）

3、將RJ1右旋至****

4、接通電源后通過調節RJ2可調節電機轉速（左旋電機轉速降低，右旋電機轉速增加）
