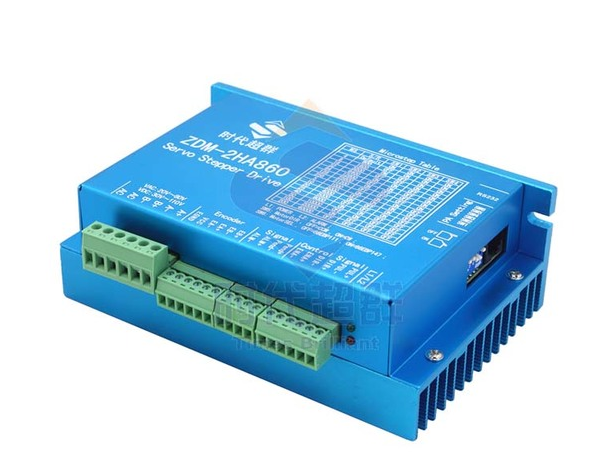

ZDM-2HA860概述

ZDM-2HA860是時代超群基于十幾年不僅與伺服研發經驗開發成功的一款新型混合伺服驅動器，采用****專用電機控制DSP芯片和應用矢量型閉環控制技術，從而****克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，再點擊連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然點擊安裝尺寸與傳統的57和86系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本僅相當于傳統交流伺服系統的50%

●采用全新32位電機控制專用DSP芯片

●采用先進的矢量型閉環控制技術；

●具有梯形波測試功能

●靜態電流和動態點就可任意設置（0-7.2A范圍內）

●可驅動86系列混合伺服電機；

●光耦隔離差分信號輸入；

●脈沖響應頻率****可達200KHZ;

●細分任意設定（1-51200范圍內）；

●具有過流、過壓、過熱和跟蹤誤差超差等保護；

應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳

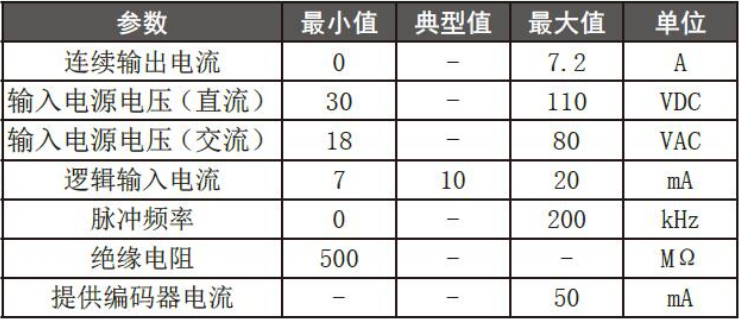

電器指標

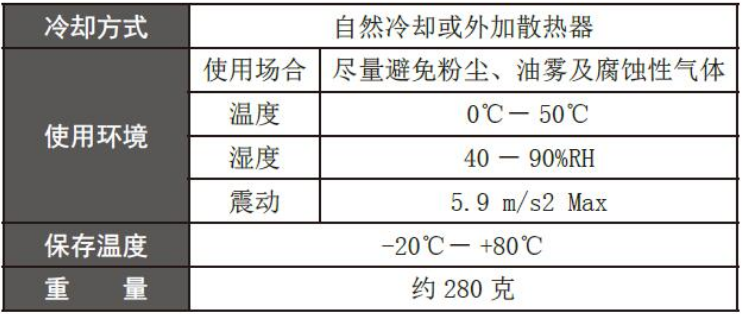

使用環境及參數

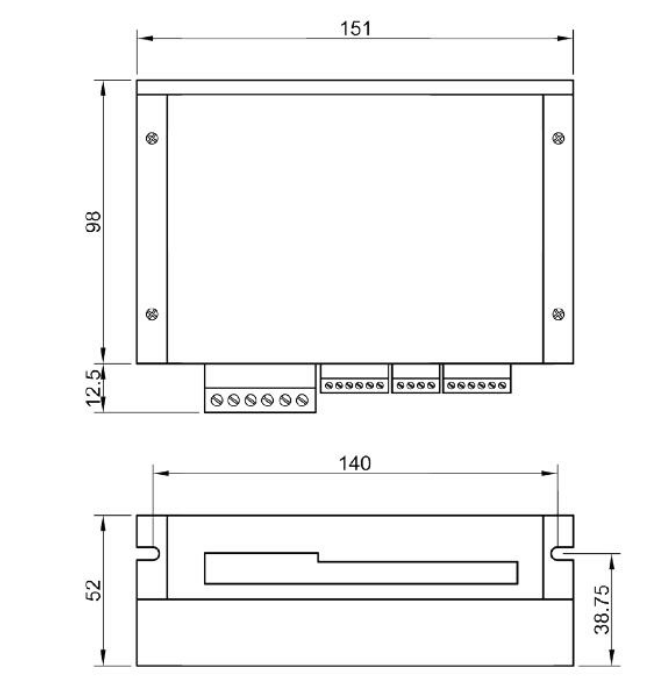

安裝尺寸圖

加強散熱方式

（1）驅動器的可靠工作溫度通常在60℃以內，點擊工作溫度為80℃以內；

（2）安裝驅動器時請采用治理側面安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作

驅動器參數

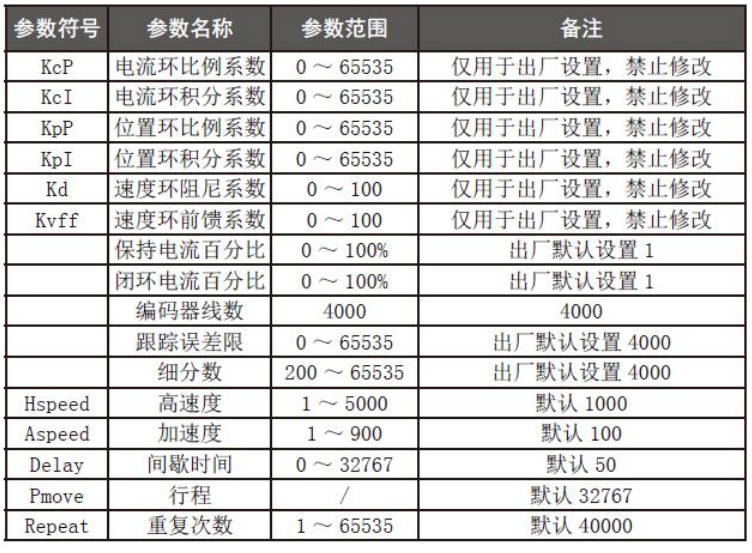

ZDM-2HA860混合伺服驅動器的參數設置必須通過PC機的RS232串行通訊口，采用專用調試軟件完成參數設置，驅動器內部存有一套對應點擊****的默認出廠配置參數，用戶只需按照具體使用情況調整驅動器內部細分數即可，詳細使用情況請看Pro Tuner調試軟件的使用說明。具體可調整參數及功能見下表

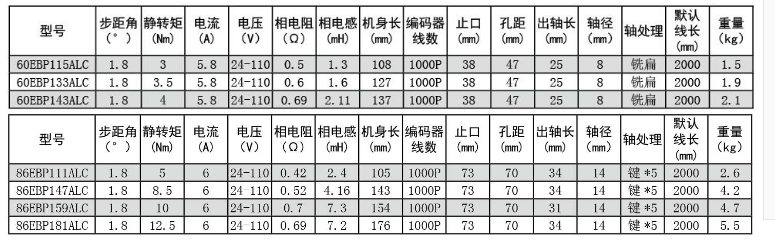

適配電機
