今天給大家介紹的時單周步進電機配電柜如下圖所示：

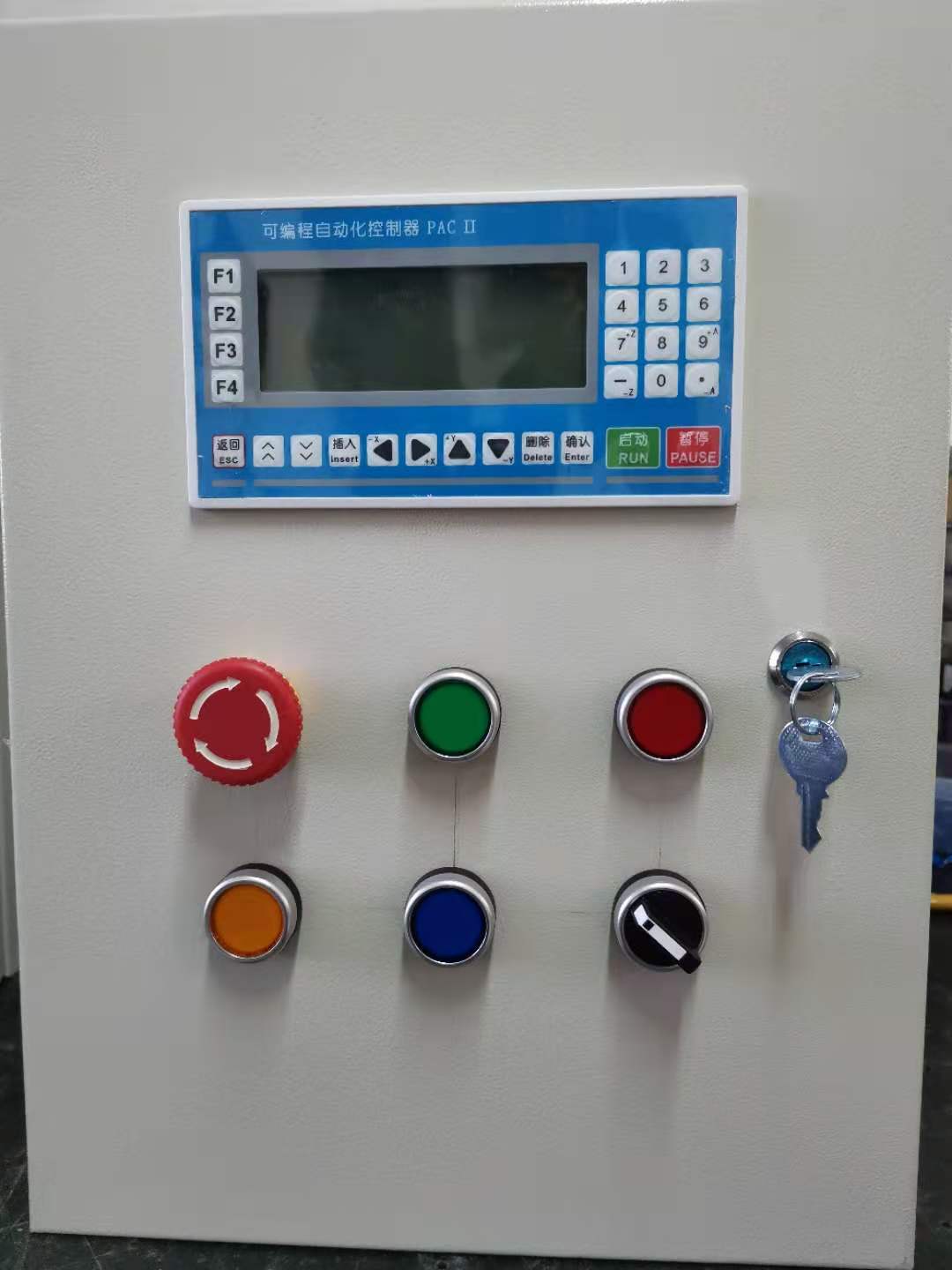

  面板所示控制器為CM36-10單軸步進伺服可編程控制器，下面六個按鈕，分別是啟動、急停、暫停按鈕，其他三個是客戶要求裝上，回去自己設置功能用的，具體功能可以在控制器IO設置里進行設置，可以設置點動、零點、手動正反轉等功能。

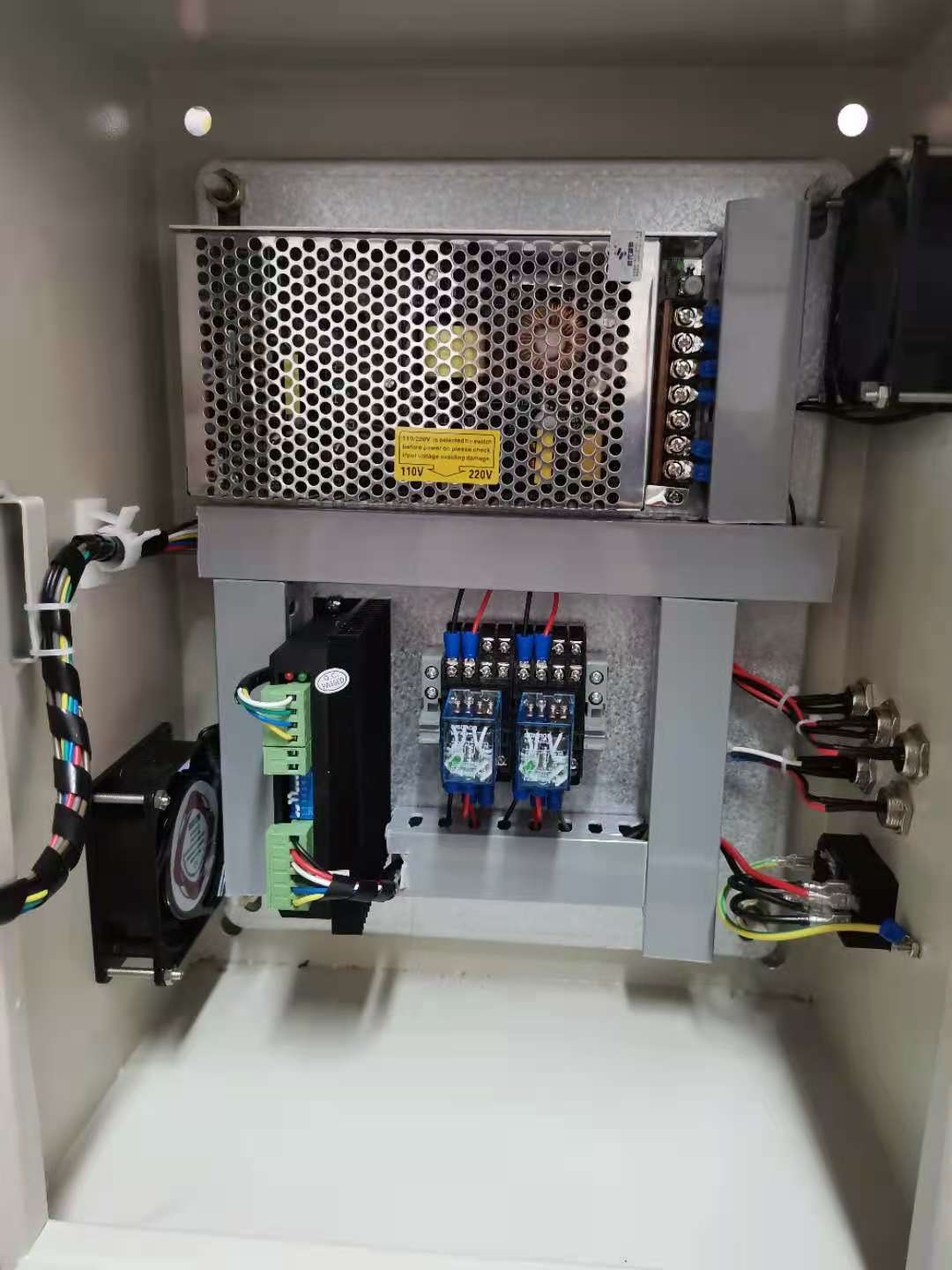

  配電柜里面首先是個100W24V的交流轉直流的開關電源，主要是給控制器、繼電器、限位開關供電，驅動器為DM542步進驅動器、24V-50V供電、****電流4.2A可驅動42/57/60步進電機。16檔細分撥碼可調，輸入輸出全部用的航空插頭，兩個繼電器輸出24V，是用來給外接電磁閥等輸出設備供電用，兩個輸入可以當做限位或零點信號，估計客戶應該控制的一個導軌或同步帶，把輸出設備裝在導軌或同步帶滑塊上運行工作，箱內風扇為220V供電，這個簡單的單軸配電柜就介紹完了，如有需要或技術支持請聯系我。
