57步進電機是現在市面上常用的一個系列步進電機機型,應用范圍很廣泛,適合于各種小型數控系統,雕刻,打印,噴漆,焊接等場合
時代超群57系列步進電機高速大力矩、低噪音;可靠性強,溫升小、運行平穩。根據機身長短。力度不一樣,有57HBP56AL4,57HBP76AL4,57HBP80AL4,57HBP102AL4,57HBP112AL4多款型號,具體參數如下:
以上電機的安裝法蘭,出軸,出軸長度,安裝孔距都是一樣的,只是止口不一樣,具體尺寸圖如下

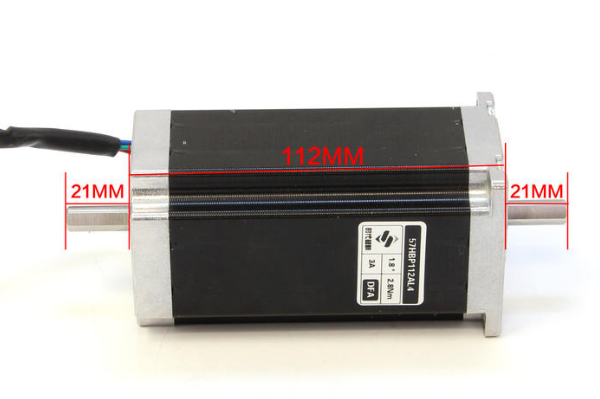

雙出軸電機圖片:
帶彈簧剎車電機的圖片
配套的驅動器目前市面上常見芯片式的驅動器ZD-2HD330、ZD-2HD430、ZD-2HD430S,數字式驅動器ZD-2HD542,DM542等都是不錯的選擇。 1、驅動器電壓:常見的57步進電機驅動器的電壓建議選用在24V或者36V比較好 2、電流的選擇:并非電流越大越好,而是在保證力矩的情況下,盡量選擇小電流以降低噪音和振動。 3、選擇合理的細分數,同時兼顧上位機脈沖發送頻率的能力和限制。

ZD-2HD542是時代超群采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,有較強的競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格,高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A(均值3.0A);三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4,6,8 線兩相步進電機;光隔離差分信號輸入,,2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選;細分精度128可選;外形尺寸小巧;電流設定方便,八檔可選;4 位撥碼,共15 檔細分;具有過壓、短路等保護功能;雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V; 適合于各種轉速,尤其是高轉速運轉,噪音低,扭矩大,振動小,適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。
