手動運行方式

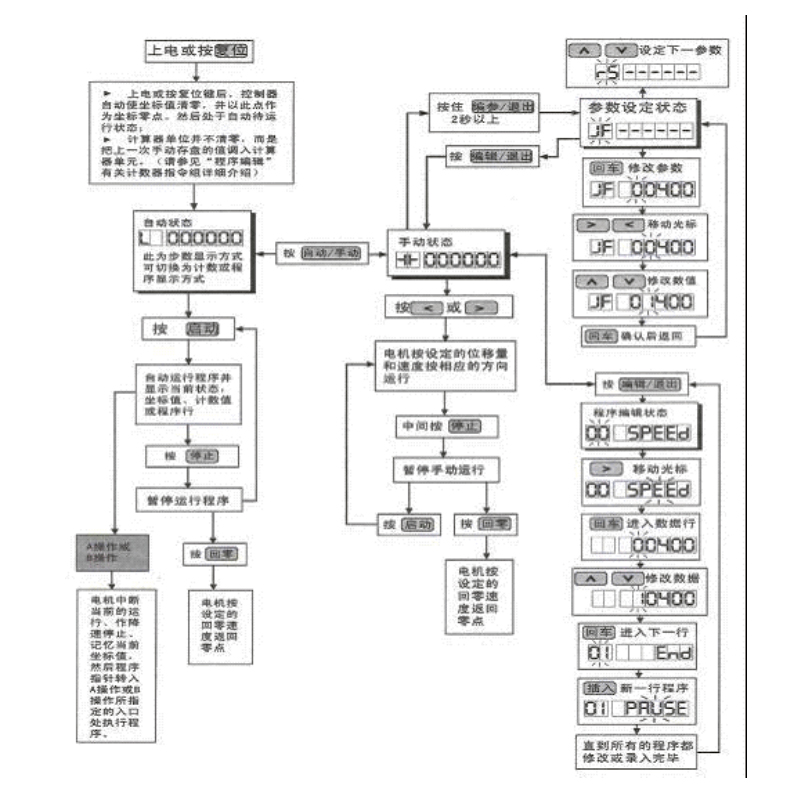

在自動狀態下按 [ 自動 / 手動 ] 將進入手動狀態，前二位 數碼管將顯示為┥┝ ，以表示為手動狀態。按 [ ＞ ] 或 [ ＜ ]， 電機將按不同的方向手動運行，手動運行的位移量和速度由參 數廟宇狀態下的 HL 和 HF 值決定，請參考“控制器操作流程圖”

自動運行方式：

控制器上電或按復位鍵后，自動使坐標值清零，并以此作 為坐標零點，在把上一次的手動存盤的計數器的值調入計數器 單元，然后處于自動待運行狀態，按 [ 啟動 ] 鍵或從端子上輸 入啟動信號后，控制器將從第 00 行程序開始運行，直至運行 到最后一條程序 END，這時自動運行結束，控制器返回自動待 運行狀態。請參考前面的“控制器操作流程圖”

在自動狀態下，又有 3 種不同的子狀態：

1、自動待運行狀態，表示控制器準備運行程序，只需按 [啟 動 ] 鍵或端子上輸入啟動信號即可，程序完成運行后也將處于 此狀態；

2、自動運行狀態，表示控制器正在運行程序；

3、自動運行停止狀態，表示控制器正在運行程序時被 [ 停止 ] 鍵或端子上輸入的停止信號中斷運行程序?qū)⒃跀帱c處等待 再次被啟動。 在自動狀態下，又有三種不同的顯示方式：（通過按同一 個鍵 [ 步數 ]、[ 計數 ]、[ ∧ ] 進行切換） 1、步數顯示方式：控制器顯示當前的坐標值，單位：脈沖數；

2、計數顯示方式：控制器顯示當前計數器單元的計數值， 單位：個數；

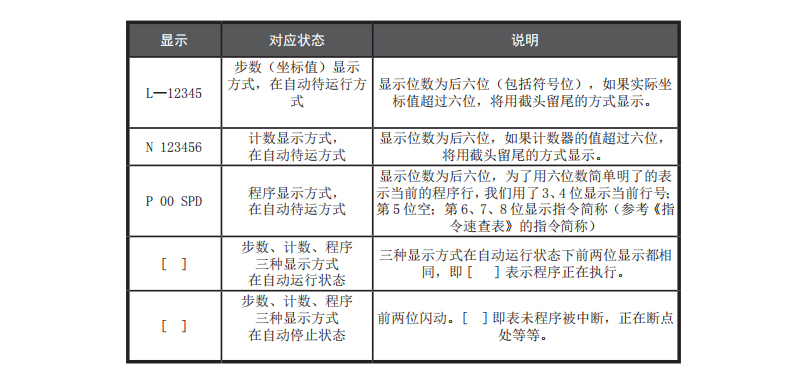

3、程序顯示方式：控制器顯示當前所處的程序行及程序名。 為了能在顯示上很好的區分自動狀態的三個子狀態以及三 種顯示方式，我們用顯示器前兩位的不同顯示方式來區別：（見 下表）
