對于步進電機而言，扭矩是較為重要的參數指標，在選購步進電機時一般會先確定所需的扭矩，與扭矩有關系的就是電機的尺寸了，通常情況下，扭矩越大電機尺寸就越大。電機尺寸又關系到電機的安裝空間，如果要裝配減速機、導軌燈，一定要清楚電機的尺寸。今天為大家講講如何查看電機的尺寸圖。

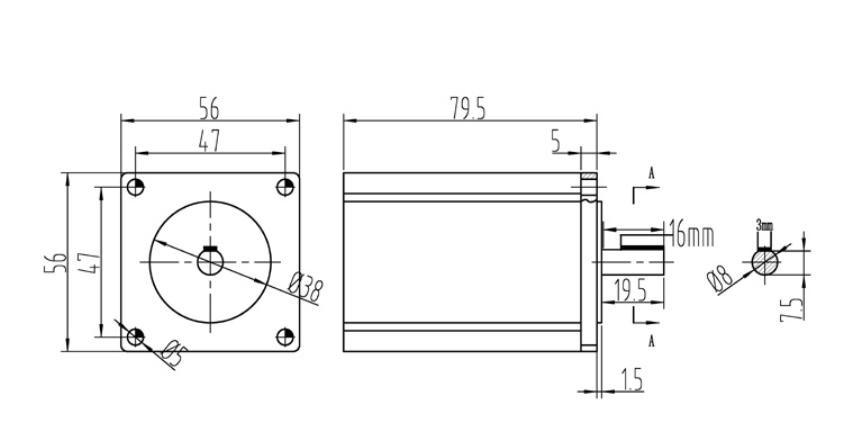

以時代超群57HBP80AL4為例，看看電機的尺寸

上圖就是電機的尺寸圖了，這么多尺寸的專業名詞叫什么呢？

1、法蘭-電機安裝法蘭的長度，56mmX56mm

2、孔距-電機法蘭盤上安裝孔的距離，47mm

3、通孔孔徑-連接傳動設備的孔徑，Φ5mm

4、止口-為了便于定位，在法蘭盤上加工的凸臺，38mm

5、機身長：電機機身長度，79.5mm

6、出軸長：19.5mm+1.5mm

7、鍵槽：3mmX16mm

8、軸徑：8mm

電機尺寸即為
