CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖為CBX1605J-1000,雙滑塊，其中有一個滑塊是隨動的，可以任意移動，有效行程1000mm，絲杠規格為1605滾珠絲杠，即16mm直徑，5mm導程，可做成1204、1610規格的滾珠絲杠。

視頻連接：

鏈接：https://pan.baidu.com/s/11xzswYi1ZZgtZnoTVMZVeQ

提取碼：ln92

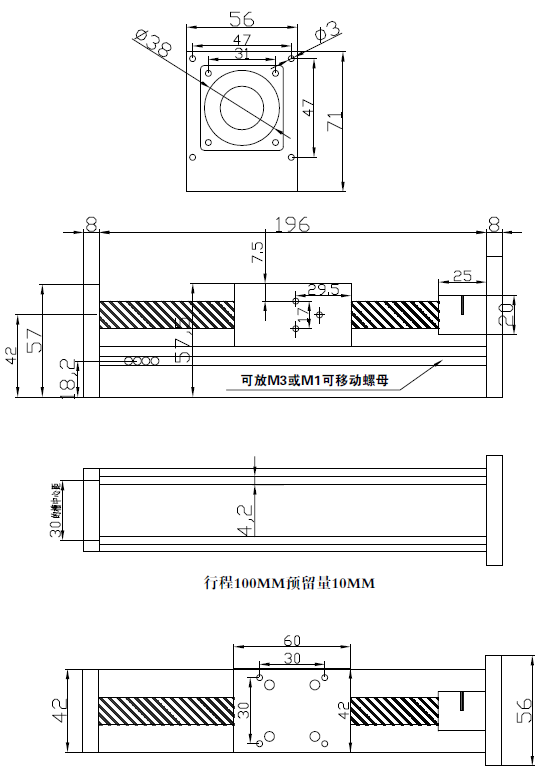

基礎型尺寸圖如下：（以100MM行程為例）

絲桿加多個滑塊，用一個大的平臺吧滑塊相互固定，用于固定體積比較大的的負載，也可以做成每個螺母帶固定的滑塊，滑塊和滑塊之間的距離固定的。

下圖是客戶定做三個滑塊的

聯系方式：QQ:467102884  電話：13811070445（劉女士）
