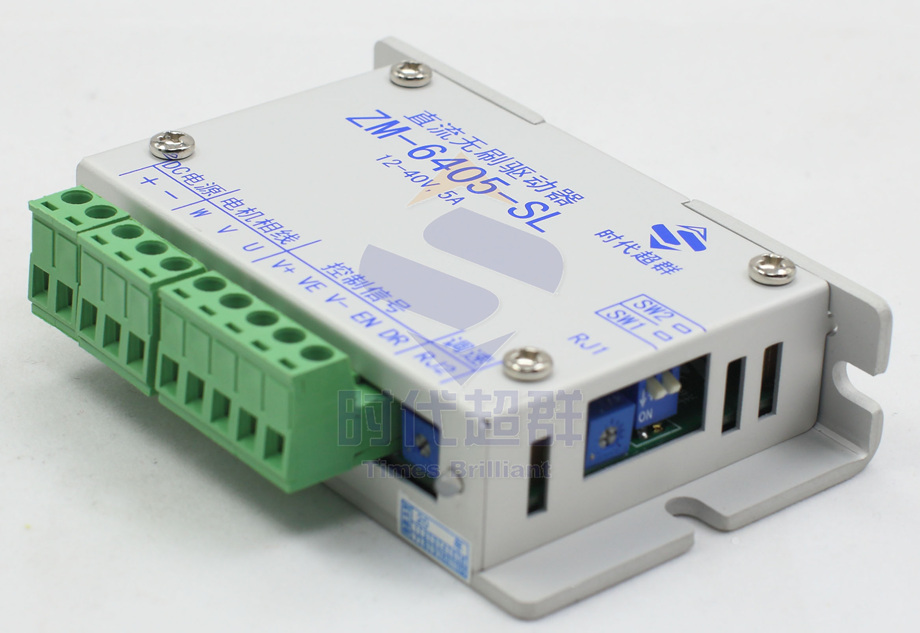

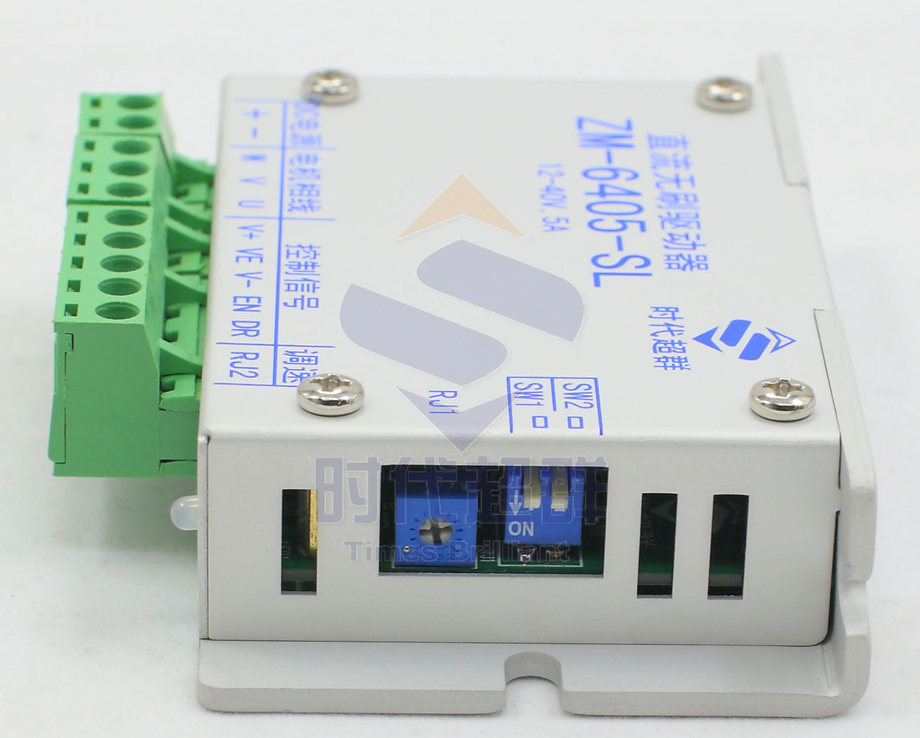

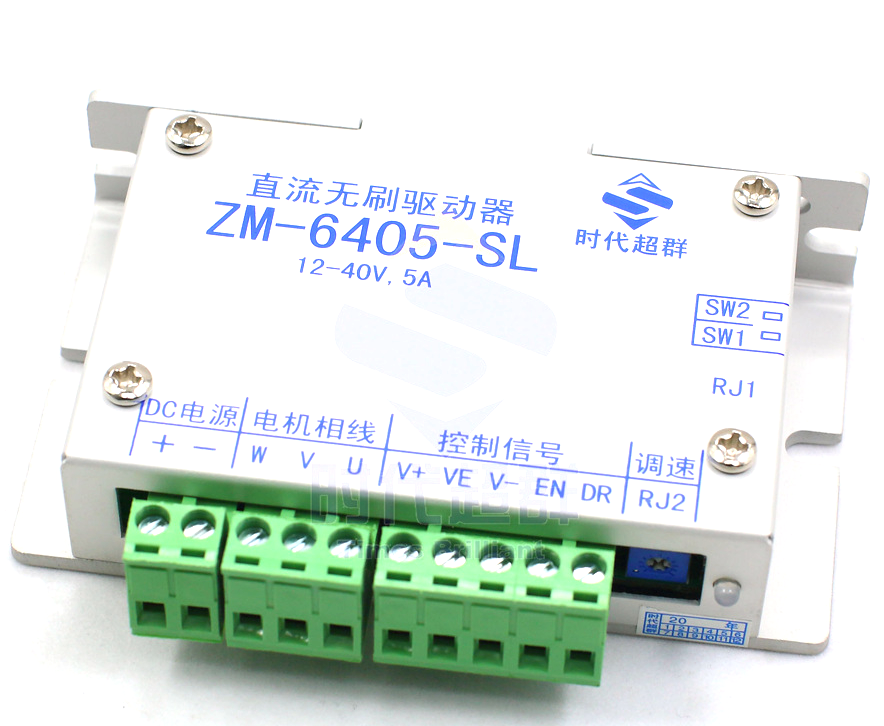

ZM-6405是我公司基于****BiCD工藝集成電路開發的高 性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠 性高、壽命長、易于使用等特點。 在使用本產品前，強烈建議您閱讀以下安全注意事項， 并在充分理解手冊所有內容以后，再開始使用。

                      安全注意事項

本產品屬于專業電器設備，應由專業技術人員進行安裝、 調試、操作和維護。不正確的使用將導致觸電、火災、爆 炸等危險  本產品為直流電源供電，請確認電源正負極正確后通電  無刷電機的相線和霍爾線必須與驅動器完全接對※才能通 電，否則可能因電流過大導致驅動器燒毀  請勿帶電插拔連接線纜，且通電中不允許有線纜短路， 否則將導致產品損壞  電機運行中如需改變方向，必須先減速致電機停止后， 再換方向  驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性 異物或腐蝕性異物，儲存和使用時請注意防潮防塵  驅動器為功率設備，盡量保持工作環境的散熱通風。

限流說明 本控制器采用輸出限流方式，有效避免因啟動或 負載加大時電流過大導致工作異常。實際使用時請根 據電機參數設置輸出限流值。調節示意如右圖：

調速方式示意 調速電位器順時針由低旋轉至****，電機轉速由 0-****。調節示意如右圖：

方向控制 方向撥碼閉合=ON，電機反向轉動； 方向撥碼斷開=OFF，電機恢復正向轉動。 注意!必須電機在停止?fàn)顟B(tài)下才能改變方向撥碼狀態。

保護恢復 本控制具有多重保護功能，在保護功能起作用后可采取正確方法 解除保護。 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除 此保護請先斷電，將電源電壓調高至18V后再通電。 2.堵轉保護，當電機堵轉達到6秒后驅動器會關斷輸出并進入保護狀 態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重 新通電。 3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀 態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速

1.問：初次使用該控制器，如何能盡快上手？

  答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接 口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、 方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再 安裝到實際場合使用。

2.問：電源接反有何影響？

  答：會立即燒毀驅動器。

3.問：驅動器長時間工作后外殼比較熱，正常嗎？

  答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

4.問：電源指示燈亮，但電機不轉且抖動，是什么原因？

  答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重 新通電測試。

5.問：用此控制器，能否將我的電機轉速調到6000？

  答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制 在0至****速。

6.問：我手上已經有電機，購買此驅動器后如何接線

  答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確 定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

7.問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
