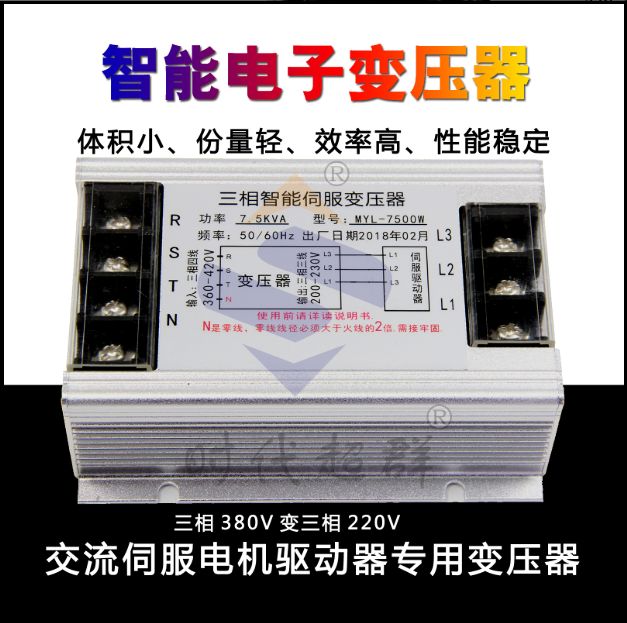

三相智能伺服變壓器

1.R、S.T接三相380V火線;

2.N接零線，零線線徑不能低于火線線徑,****取火線的2倍或者以上，而且必須要接牢固;

3.零線起到三相平衡的作用，根據三相四線矢量運算規則，零線從市電接入到電子變壓器的N節點之

間不可以接任何斷路器及開關、索制;

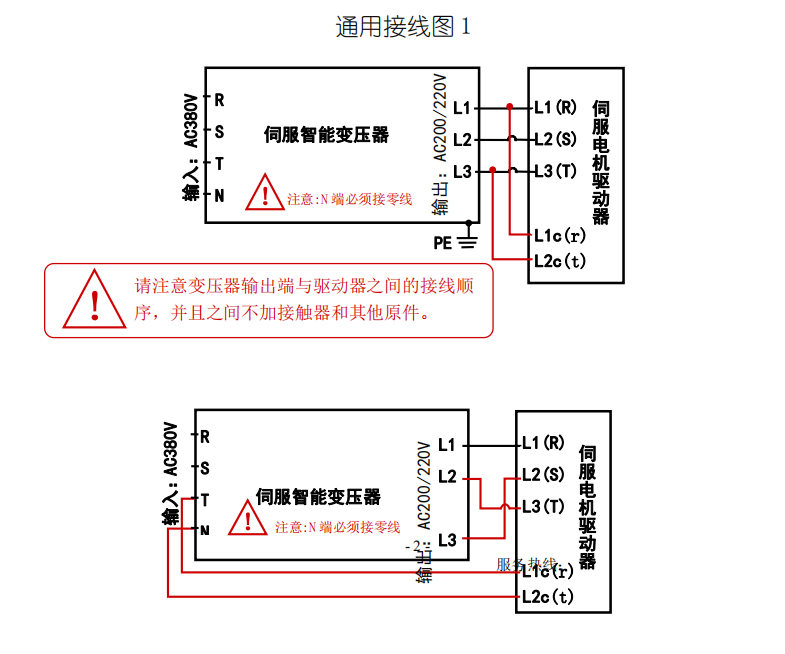

4.關閉電源，接入伺服驅動器，電子變壓器L1\L2\L3對應接入伺服驅動器LI\L2\L3,由于每個伺服

驅動器的電路設計會有不同所以接線的時候請參照接線方案圖A、B、C來接線.

5.電子伺服變壓器只給伺服驅動器供電，嚴禁設備.上的其他元器件到電子變壓器取電，否則會引起

工作點的偏移，損壞本電子變壓器;

6.設備. 上的單相AC 220 用電的地方，比如開關電源220V輸入電、220V 索制、220V 散熱風扇、、、

等，都可以在電子變壓器的輸入端取電;

7.若設備有用單相220V馬達本電子變壓器無法給其供電，建議改用三相380V馬達;

8. 反復檢查以上接線，確認無誤后開機，伺服驅動器顯示工作就緒。

注意事項:

1、安川當伺服器大于3KW請按接線圖2接接線。

2、三菱MR-E系列請按圖3接線。

3、伺服單個功率大于3KVA的請按照接線圖4接線。
