上圖為國外客戶定做的一套兩種導軌控制系統，采用到了一款CM40L-20控制器，兩個DM542驅動器，一個24V-200W開關電源，兩根有效行程100MM的導軌1610的絲桿，X軸電機采用了3.5NM步進電機，Y軸電機采用了1.2NM步進電機。 電機帶滾珠絲桿運動，經常有客戶想實現，比如電機實際輸入的脈沖值就是電機實際帶動絲桿運行的距離。那么是怎么實現的呢？ 首先，必須線給驅動器設定一個細分

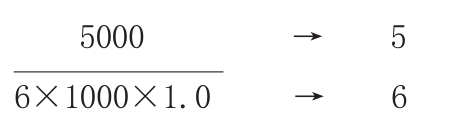

假如步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 個脈沖，絲杠導程為 6mm，減速比 1:1，即 1.0 那么控制器（脈沖發生器）的電子齒輪比計算如下
即：分子為 5，分母為 6 我們修改控制器的電子齒輪比CM40控制器可以設置 電子齒輪：分子：1—99999，分母：1—99999
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
