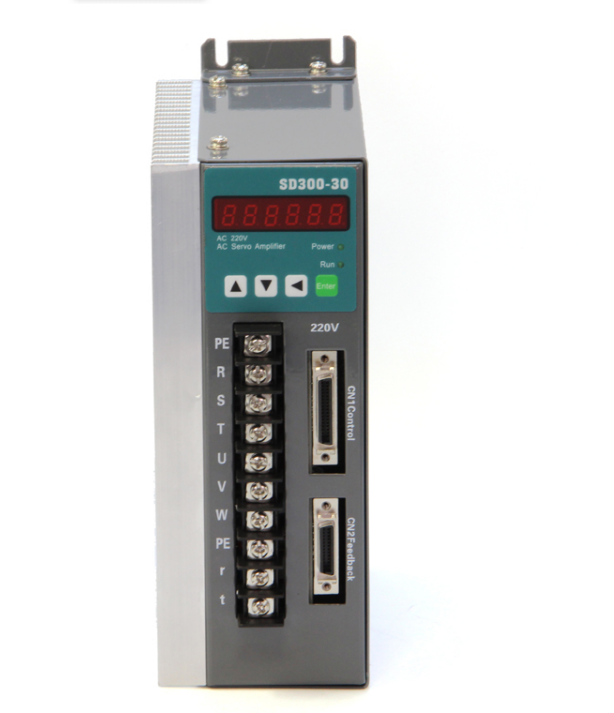

時代超群XK系列驅動器基本增益調整,在不同模式下的調整方式如下：

速度控制

1)

[速度比例增益](參數 PA5)的設定值，在不發生振蕩的條件下，盡量設置的較大。一般情況下，負載慣量越大，[速度比例增益]的設定值應越大。

2)

[速度積分時間常數](參數 PA6)的設定值，在不發生振蕩的條件下，盡量設置的較小。

位置控制

1)

先按上面方法，設置合適的[速度比例增益]和[速度積分時間常數]。

2)

[位置前饋增益](參數 PA10)設置為 0%。

3)

[位置比例增益](參數 PA9)的設定值，在穩定范圍內，盡量設置的較大。[位置比例增益]設置的太大時，位置指令的跟蹤特性好，滯后誤差小，但是在停止定位時，容易產生振蕩。

4)

如果要求位置跟蹤特性特別高時，可以增加[位置前饋增益]設定值。但如果太大，會引起超調和過沖。

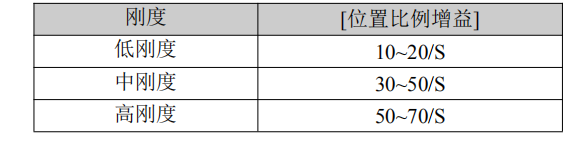

位置比例增益]的設定值可以參考下表：
