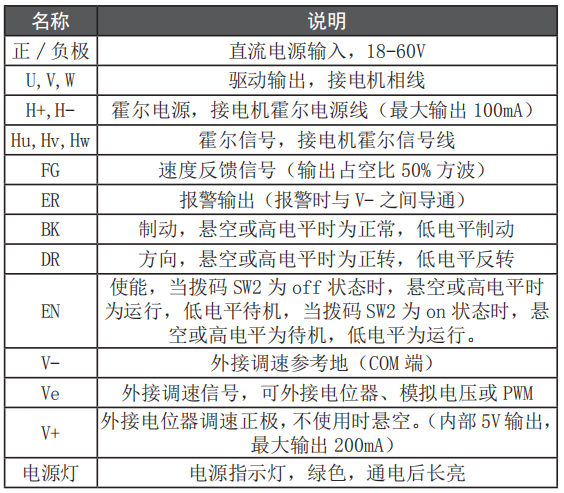

一.接口定義

二.限流說明

本控制器采用輸出限流方式，有效避免因啟動或負 載加大時電流過大導致工作異常。實際使用時請根 據電機參數設置輸出限流值。

三.調速方式示意

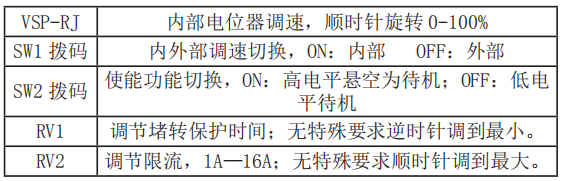

1. 內部調速 使用內部調速時，外接調速接口 (Ve) 必須懸空， 且切換撥碼必須在 ON 狀態，內部調速電位器順時 針由低旋轉至****，電機轉速由 0-****。調節示意如下圖：

2. 外部調速

使用外部調速時，必須確保切換撥 碼為 OFF 狀態

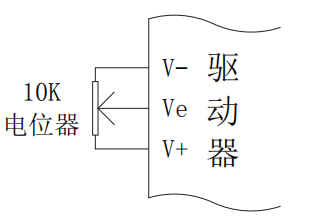

2.1 外接 10K 電位器調速，需將電 位器接到驅動器的 V+、Ve、V- 接口；通過旋轉電位器來調節電機轉速 (Ve 接電位器的中間腳 )。

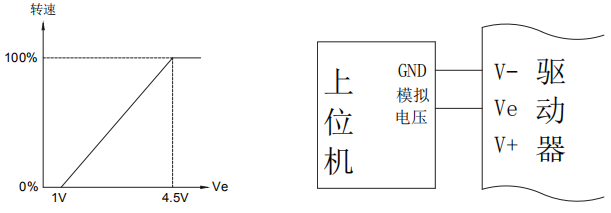

2.2 外接模擬電壓調速，V- 為參考地，Ve 接 0-5V 電壓信號，其 中在約 1-4.5V 時電機速度有變化，接線示意及電壓 -

轉速對應圖如下：

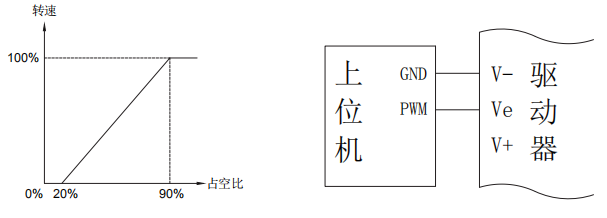

2.3 外接 PWM 信號調速，V- 為參考地，Ve 接 PWM 信號，PWM 電壓 幅值為 5V，頻率為 1-10KHz，接線示意及占空比 -

轉速對應圖如下：

注意！內外部切換撥碼 SW1 只對調速信號起作用 , 無論是使用 內部電位器控制電機轉速，還是外接調速信號控制電機轉速， 控制信號側方向、使能信號均受控。

四.方向及使能控制

1.1 使能控制

本控制器有使能反轉功能，可根據用戶需求設定。

當 SW2=OFF，EN 輸入低電平（EN 與 V- 短接），驅動器待機，電 機停止轉動；

EN 輸入懸空或高電平（EN 與 V- 斷開），驅動器工 作，電機恢復轉動。

當 SW2=ON，EN 輸入低電平（EN 與 V- 短接），驅動器工作，電 機恢復轉動。

EN 輸入懸空或高電平（EN 與 V- 斷開），驅動器待 機，電機停止轉動。

1.2 方向控制

DR 輸入高電平或懸空，電機正向轉動； DR 輸入低電平，電機反向轉動。

注意！必須在電機低速或停止狀態下才能改變 DR 狀態，否則將 可能影響控制器與電機壽命。

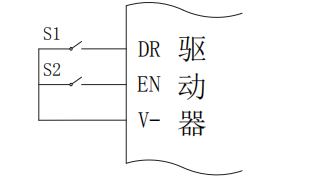

外接使能和方向開關示意圖如下：

2. 使用上位機控制使能和方向

2.1 使能控制

當 SW2=OFF EN 為低電平，驅動器待機，電機停止轉動； EN 為懸空或高電平，驅動器工作，電機恢復轉動。

2.2 方向控制

DR 為低電平，電機反向轉動； DR 為懸空或高電平，電機恢復正向轉動。

注意，必須電機在停止狀態下才能改變 DR 狀態

上位機控制使能和方向接線示意圖如下：
