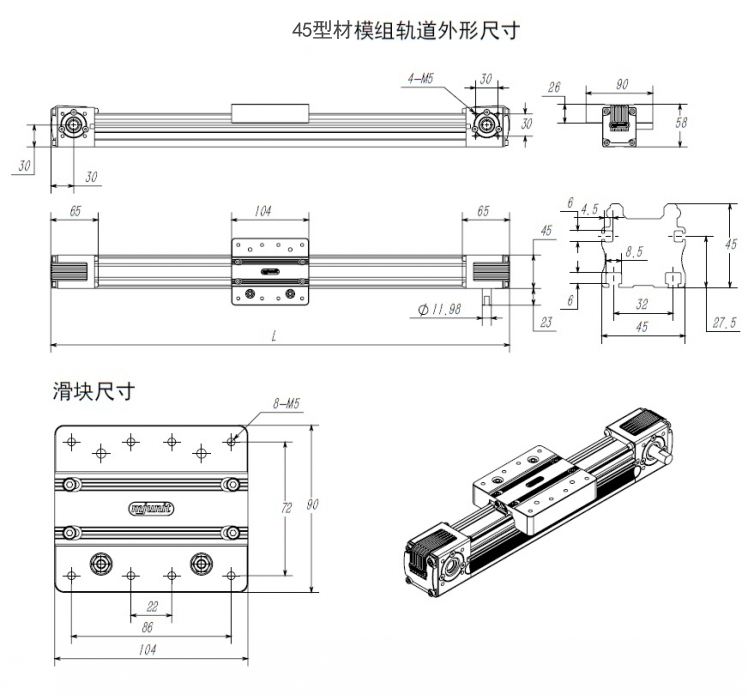

上圖是客戶定制的工字滑臺模組，有效行程500mm,帶載5kg.速度要求300mm/秒。

根據客戶的這個要求，我們推薦的是我們公司DS45M75系列同步帶模組，配上57步進電機1.5Nm，驅動器DM542.控制器CM35D-20（兩軸控制器）

DS45M75系列同步帶模組的參數如下：

規格：45*45mm

長度：4米以內任意尺寸

直度/扭擰度： <=0.03/300mm

扭矩：0~3N.m

承載力：150N, 15kg

導軌材質：鋁合金

導程：75mm

同步帶規格：HTD3m，寬度15mm

同步帶輪齒數：24齒

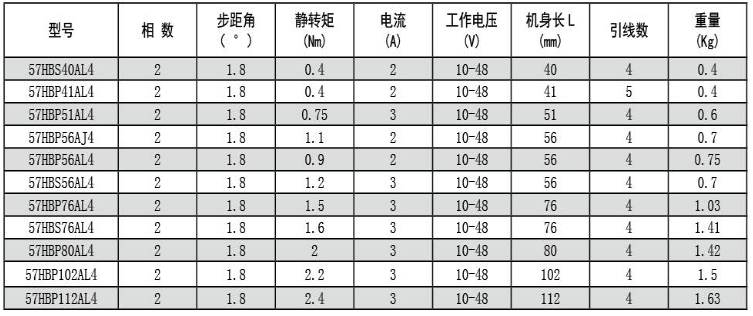

時代超群57系列步進電機高速大力矩、低噪音；可靠性強,溫升小、運行平穩。電機機身長不一樣，力矩也不一樣，有57HBP56AL4,57HBP76AL4,57HBP80AL4,57HBP102AL4,57HBP112AL4多款型號，具體參數如下：

DM542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖應頻率可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。

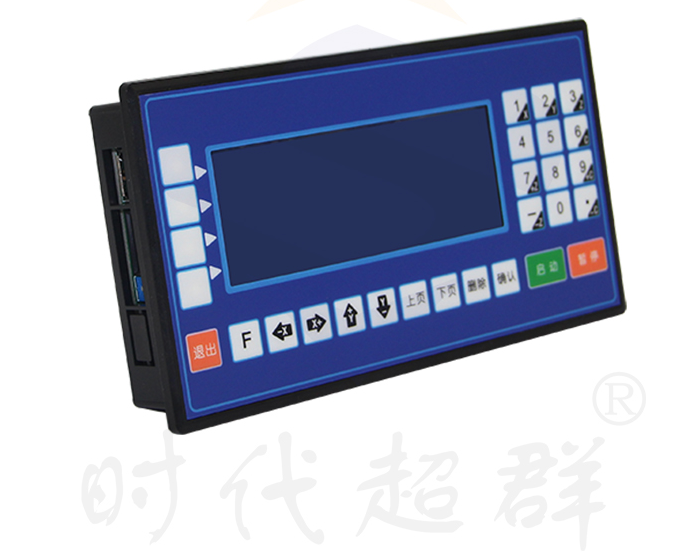

上圖是時代超群可編程控制器CM35D，控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，配 備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

主要功能

自動：自動運行、空運行、單步運行

手動：電機正反轉、回程序零、回機械零、輸出控制

程序：程序的編輯、讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等

外部手動：控制電機正反轉、啟動、暫停、報警、急停等。

指令豐富：25 條控制指令。

USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作。

隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A。

背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本。

控制系統主要由以下幾部分組成：

 高性能、高速度 32 位

 液晶顯示器（分辨率：192×64）

 專用運動控制芯片（差分信號輸出為：脈沖+方向）

 輸入/輸出（18 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）

 ****程序行 480 行

 觸點按鍵陣列（28 鍵）

時代超群提供電機，驅動器，滾珠絲杠，同步帶導軌十字滑臺配套數控系統服務！

具體產品詳情可掃下面淘寶店鋪二維碼或微信碼聯系  手機16619946232 肖工
