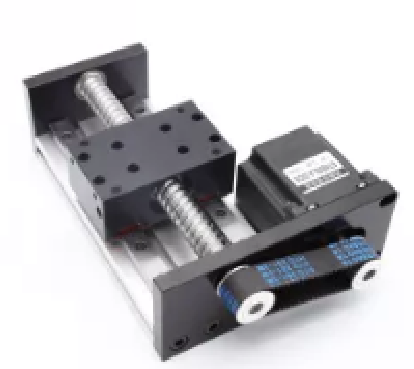

上圖我客戶定制的一款電機和導軌平行安裝的模組，導軌有效行程100mm，絲桿規格1605，是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，導軌的特殊定做，電機和導軌水平擺放，中間用1:1的同步輪連接運轉，也可以采用帶有其他速比性質的同步輪連接。

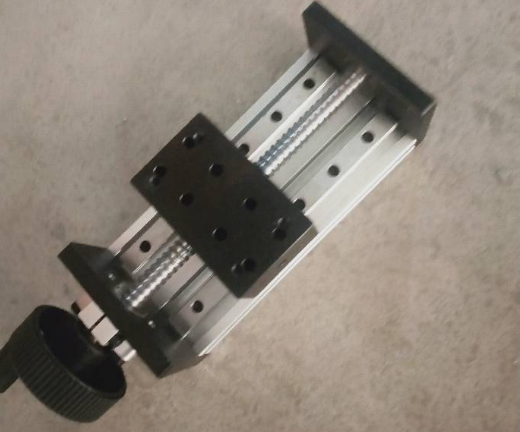

HBX系列雙線型導軌，導軌的滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG，定位精度0.03MM，可以做到有效行程2米以內。也有的客戶不用電機直接加裝手輪控制。

此款導軌也可以加裝57/60步進電機，60伺服電機

可搭建一維，二維，三維模組。

可定制雙滑塊正反牙類型的直線導軌。

常規品產品尺寸圖如下：

聯系方式：QQ:467102884  電話：18710050116（劉女士）
