DM542 是我公司自主研發的高性價比的細分驅動器，特 別適合大批量低成本用途，同時具有優越的性能。

  由于采用了三 態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有 明顯改善。

  此驅動器的細分多達十五種，SW4 可設置靜止半流， 極大地減小了電機發熱。具有更寬的電流和電壓。

  電機發熱和噪 音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和 市面上的驅動器相比，****競爭力和吸引力。

一.電氣、機械和環境指標

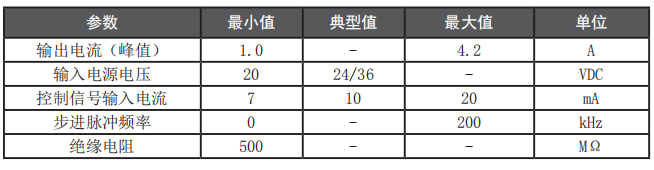

1．電氣指標

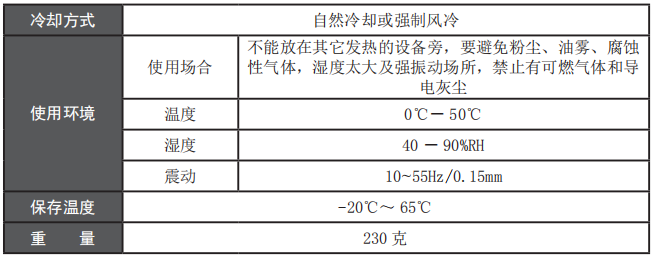

2．使用環境及參數

3．機械安裝尺寸圖

4．加強散熱方式

（1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為 80℃以內；

（2）建議使用時選擇自動半流方式，馬達停止時電流自動減為 60%，以減少電機和驅動器的發熱；

（3）安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的 空氣對流；必要時機內靠近驅動器處安裝風扇，強制散熱，保證 驅動器在可靠工作溫度范圍內工作。

二、驅動器接口與接線介紹

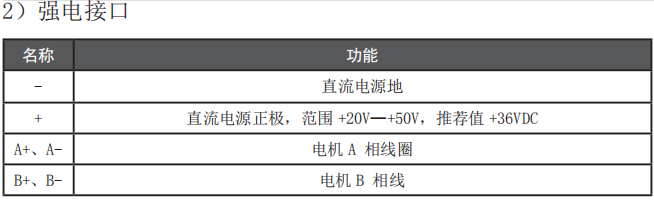

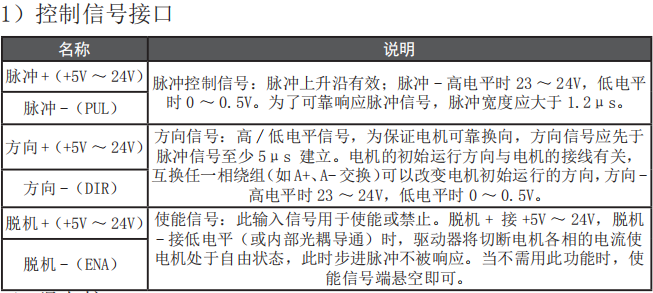

1．接口描述

2．控制信號接口電路

  DM542 驅動器采用差分式接口電路可適用差分信號， 單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅 動器，集電極開路和 PNP 輸出電路的信號。

  在環境惡劣的場合， 我們推薦用長線驅動器電路，抗干擾能力強。

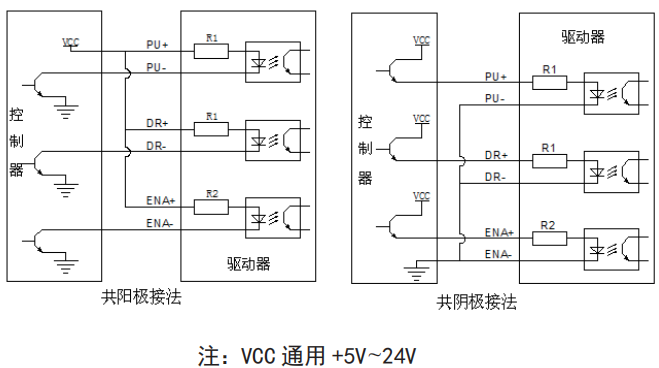

  現在以集電極開路 和 PNP 輸出為例，接口電路示意圖如下：

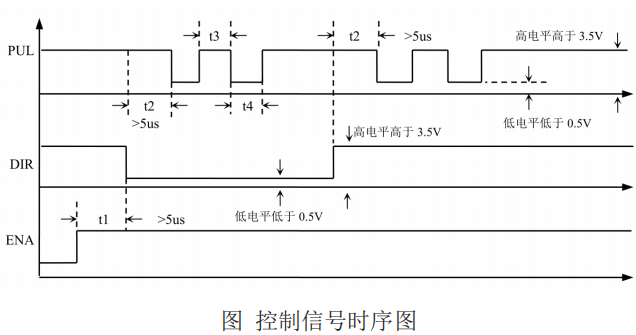

3. 控制信號時序圖

為了避免一些誤動作和偏差，PUL、DIR 和 ENA 應滿足一定 要求，如下圖所示：

注釋：

（1）t1：ENA（使能信號）應提前 DIR 至少 5μs，確定為高。 一般情況下建議 ENA+ 和 ENA- 懸空即可。

（2）t2：DIR 至少提前 PUL 下降沿 5μs 確定其狀態高或低。

（3）t3：脈沖寬度至少不小于 1.5μs。

（4）t4：低電平寬度不小于 1.5μs。
