！ 安全注意事項！

·本驅動器為直流電源供電，請確認電源正負極正確后上電

·此驅動器沒有外殼保護和加裝散熱裝置，使用時請注意金屬物  掉落到驅動器表面引發內部短路的危險，應盡量保持工作環境  的散熱通風，避免在潮濕的環境下工作。

·驅動器與電機的安裝應留有一定的空隙，避免電機發熱引起驅  動器過熱，燒毀元器件。

一、主要功能特點

·高集成度，高可靠性

·接口采用超高速光耦 隔離，抗高頻干擾能力強

·安裝在電機背面，減少占用空間

·雙全橋 MOSFET 驅動，導通電阻 Ron ＝ 0.5Ω（內阻越小，發  熱量越小，電流導通性越好）

·高耐壓 32VDC，大電流 3A（峰值）

·多種細分可選（1/2、1/8、1/10、1/16、1/20、1/32、1/40、  1/64）

·內置溫度保護及過流保護

·自動半流鎖定功能

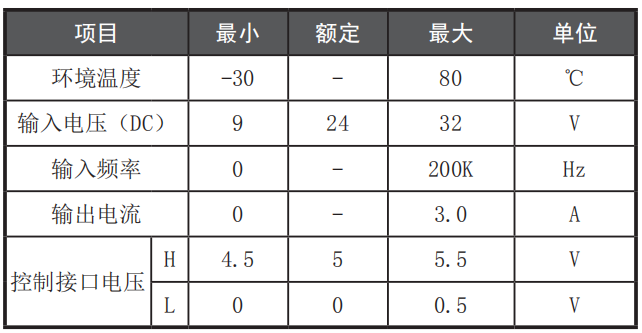

二、工作條件

三、接口定義

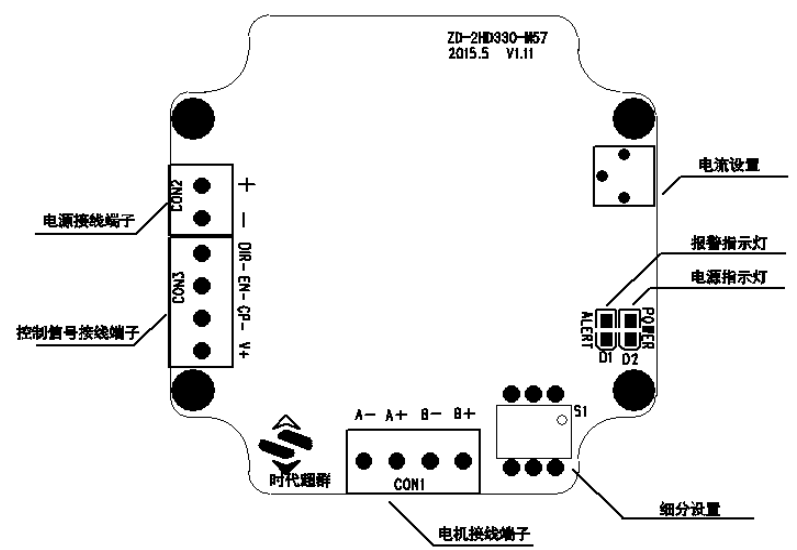

四、控制器接線方法

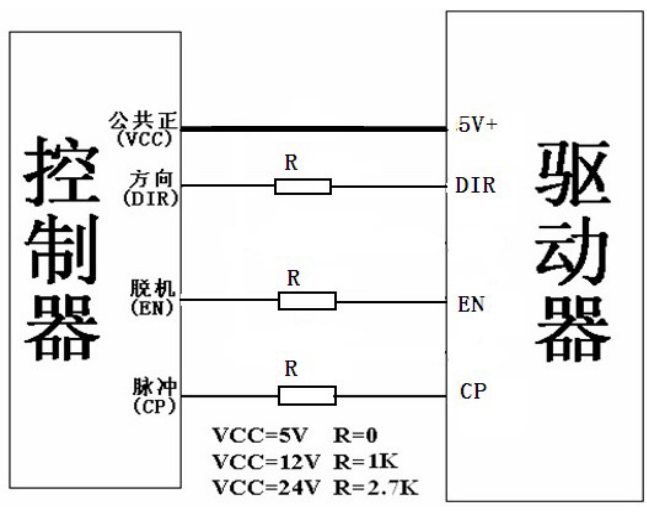

R 為串聯限壓電阻，當控制器的接口電壓為 5V 時，無需 R，直連 既可； 當接口電壓為 12V 時，請串聯 1K 電阻； 當接口電壓為 24V 時，請串聯 2.7K 電阻

五、適用電機類型

57 兩相步進電機（電機電流不超過 3A）

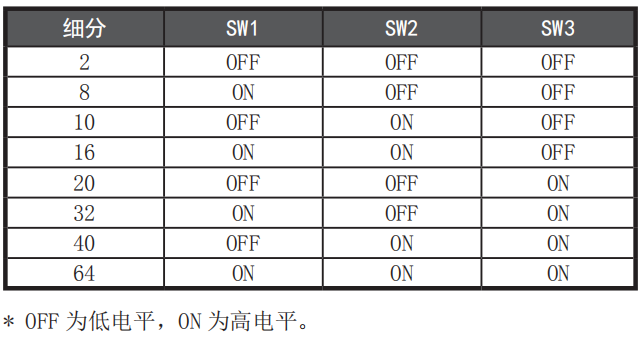

六、細分選擇列表

七、狀態指示燈

POWER 電源指示燈 : 亮 - 工作正常 暗 - 工作異常

ALERT 報警指示燈 : 暗 - 工作正常 亮 - 工作異常

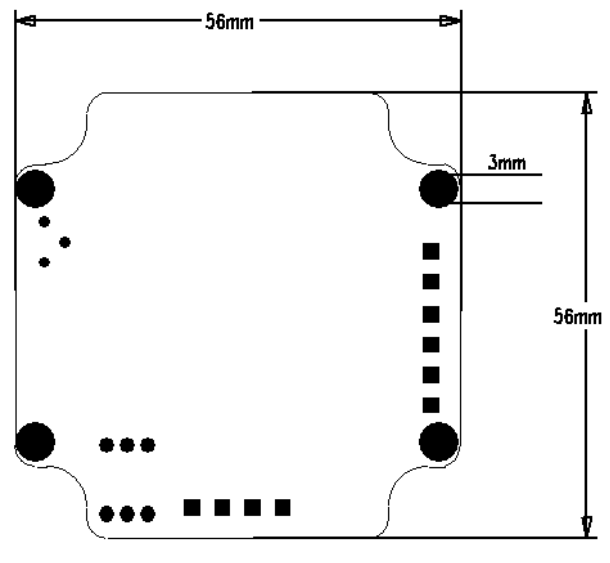

八、外形尺寸

質保條例

本產品提供最長 24 個月的免費質保和之后的 2 年成本維 修，具體條例如下：

·收到產品 7 日內無原因退換貨——需保證產品外觀  無損，無使用痕跡。

·六個月內主要部件免費更換 ( 除外殼 )——自購買之  日起，或出廠日期三個月后算起 ( 以質保簽為準 )

·兩年內免費維修——自購買之日起，或出廠日期三  個月后算起 ( 以質保簽為準 )

·免費質保期過后的兩年內，享受成本維修。

有下列情形之一的，不享受以上質保：

·不遵守“安全注意事項”或“產品工作條件”使用，  導致產品損壞的；

·質保易碎貼損壞，或有拆卸痕跡的；

·因雷擊、地震、海嘯、戰爭等人力不可抗拒因素所  造成產品損壞的；

·其它人為原因損壞的。
