1.產品特點

微型設計，安裝便利，可與 57 步進電機一體化

散熱鑄鋁封閉型外殼

停止運行時自動半流,無鎖相噪聲

并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平

電流2-4.5A 連續可調

1/2/4/8/16/32/64/128 細分可選

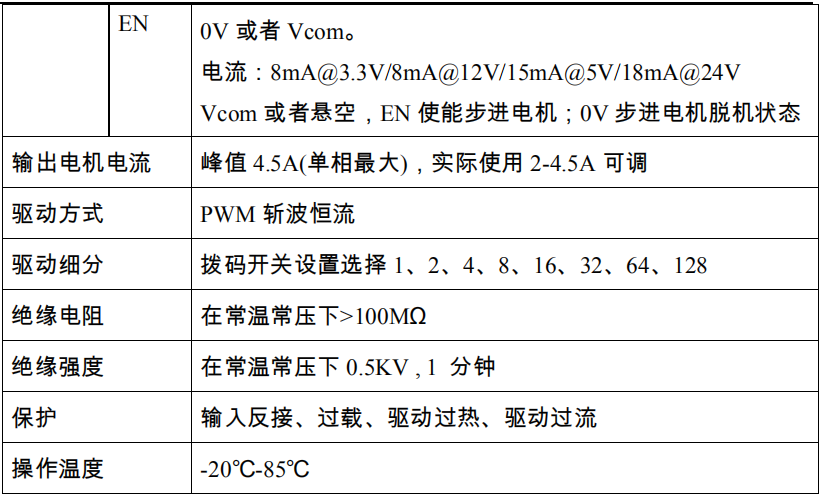

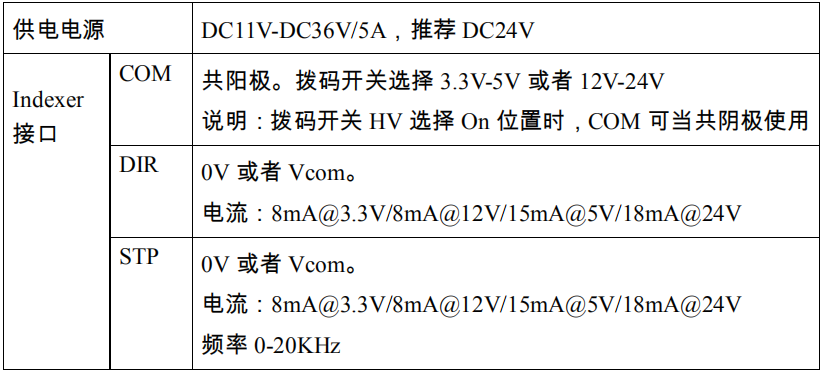

2.產品參數

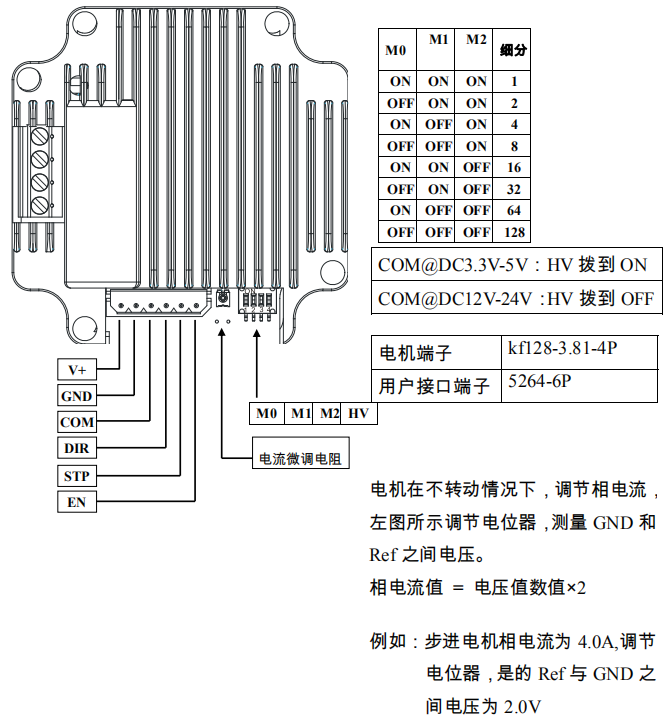

3.電氣接口

4.典型接線圖

兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。

注意：

用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口）

用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF

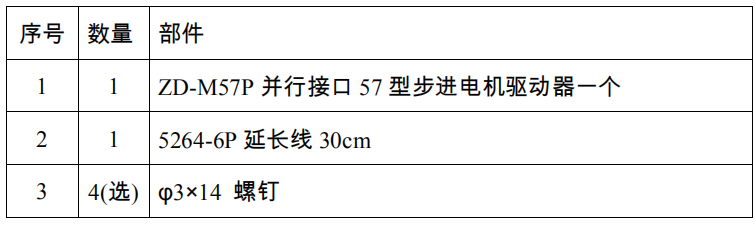

5.包裝

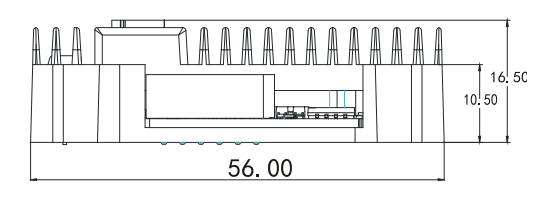

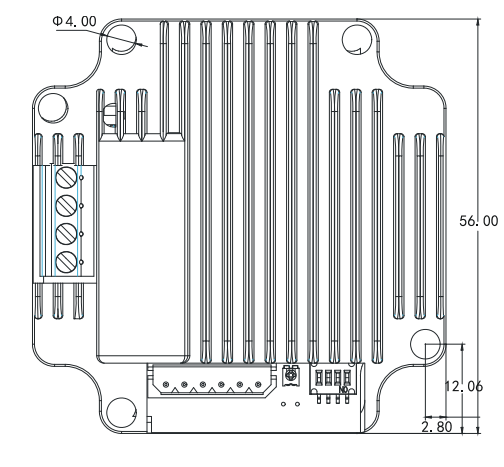

附件一 控制器外形尺寸圖

驅動器與 57 步進電機孔位、大小一致。

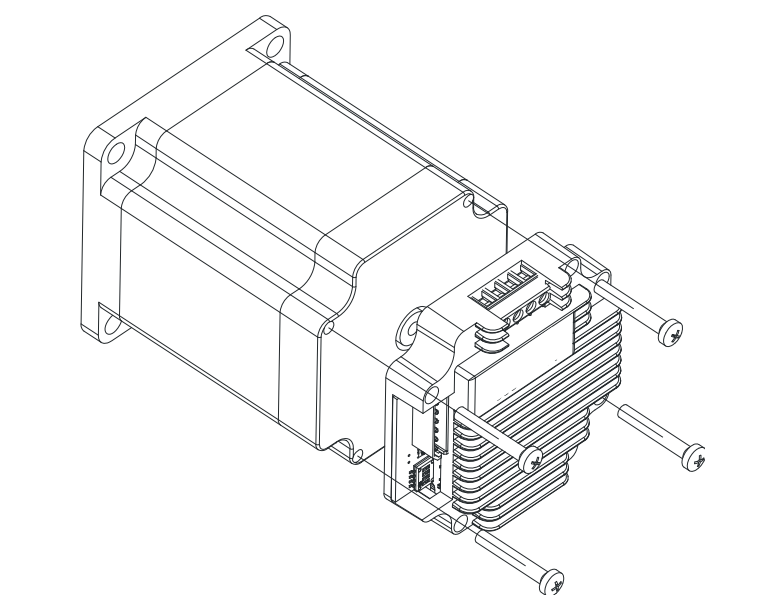

附件 2 控制器安裝示意圖

控制器可以與 57 步進電機一體化安裝

※注意※：

驅動器與電機一體化安裝前，先將驅動器輸出相電流電流 調整與電機標注電流一致！
