一.編程基本知識

1 .坐標軸定義

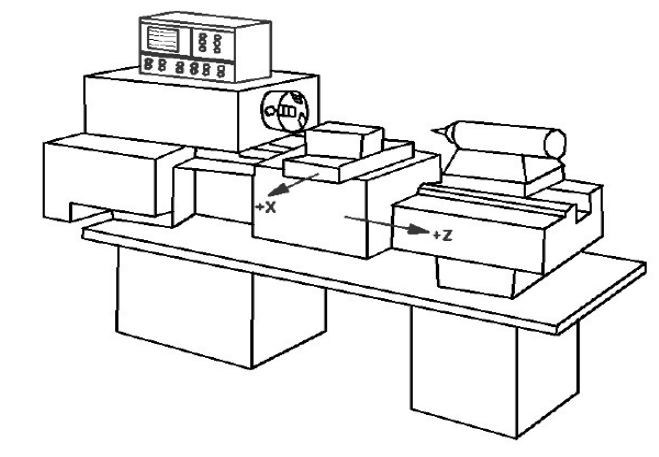

下圖為數控車床示意圖。

  本系統使用 X 軸、Z 軸組成的直角坐標系，X 軸與主軸軸線垂直，Z 軸與主軸軸線方向平行，接近工件的方 向為負方向，離開工件的方向為正方向。

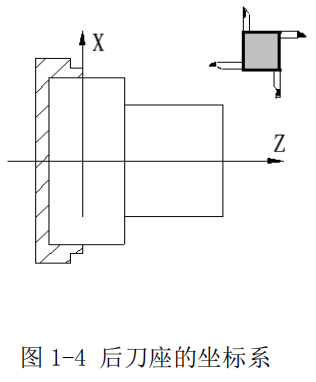

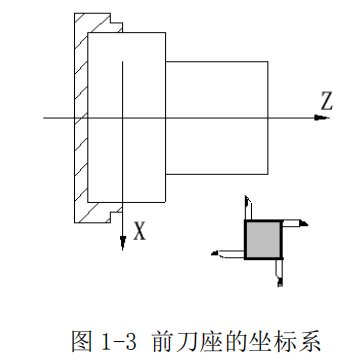

  按刀座與機床主軸的相對位置劃分，數控車床有前刀座坐標系和后刀座坐標系，圖1-3 為前刀座的坐標系， 圖1-4為后刀座的坐標系。從圖中可以看出，前、后刀座坐標系的X軸方向正好相反，而Z軸方向是相同的。在以 后的圖示和例子中，用前刀座坐標系來說明編程的應用。

2 .機床坐標系、機床零點和機床參考點

  機床坐標系是CNC 進行坐標計算的基準坐標系，是機床固有的坐標系。機床零點是機床上的一個固定點， 由安裝在機床上的零點開關或回零開關決定。通常情況下回零開關安裝在X軸和Z軸正方向的****行程處。機床 參考點是機床零點偏移數據參數№99、№100 的值后的位置。當數據參數№99、№100 的設置值均為0 時，機 床參考點與機床零點重合。機床參考點的坐標為數據參數№101、№102 設置的值。執行機床回零、G28 代碼回 零操作就是回機床參考點位置。進行機床回零操作、回到機床參考點后，CNC 就建立了以№101、№102 設置的 值為參考點的機床坐標系。

  注：如果車床上沒有安裝零點開關請不要進行機床回零操作，否則可能導致運動超出行程限制、機械損壞。

3 .工件坐標系和程序零點

  工件坐標系是按零件圖紙設定的直角坐標系，又稱浮動坐標系。當零件裝夾到機床上后，根據工件的尺寸 用G50設置刀具當前位置的****坐標，在CNC中建立工件坐標系。通常工件坐標系的Z軸與主軸軸線重合，X軸位 圖 1-3 前刀座的坐標系 圖 1-4 后刀座的坐標系于零件的首端或尾端。工件坐標系一旦建立便一直有效，直到被新的工件坐標系所取代。

用G50設定工件坐標系的當前位置稱為程序零點，執行程序回零操作后就回到此位置。

注：在上電后如果沒有用G50 設定工件坐標系,請不要執行回程序零的操作，否則會產生報警。

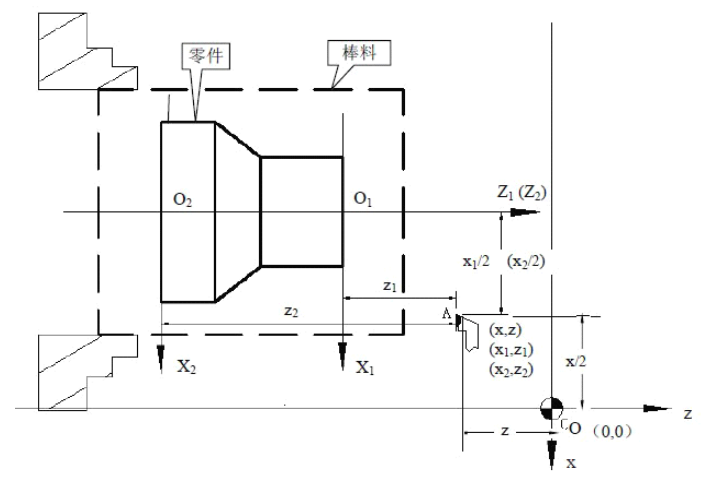

  圖中，XOZ 為機床坐標系，X1O1Z1為X坐標軸在工件首端的工件坐標系，X2O2Z2為X坐標軸在工件尾端的工件坐 標系，O為機床零點，A為刀尖，A在上述三坐標系中的坐標如下：

A點在機床坐標系中的坐標為(x,z)；

A點在X1O1Z1坐標系中的坐標為(x1,z1)；

A點在X2O2Z2坐標系中的坐標為(x2,z2)；

4 .插補功能

  插補是指2個或多個軸同時運動，運動合成的軌跡符合確定的數學關系，構成二維（平面）或三維（空間） 的輪廓，這種運動控制方式也稱為輪廓控制。插補時控制的運動軸稱為聯動軸，聯動軸的移動量、移動方向和 移動速度在整個運動過程中同時受控，以形成需要的合成運動軌跡。只控制1 軸或多軸的運動終點，不控制運 動過程的運動軌跡，這種運動控制方式稱為定位控制。

直線插補：X軸和Z軸的合成運動軌跡為從起點到終點的一條直線。

圓弧插補：X軸和Z軸的合成運動軌跡為半徑由R 指定、或圓心由I、K 指定的從起點到終點的圓弧。

螺紋插補：主軸旋轉的角度決定X 軸或Z 軸或兩軸的移動量，使刀具在隨主軸旋轉的回轉體工件表面形成 螺旋形切削軌跡，實現螺紋車削。螺紋插補方式時，進給軸跟隨主軸的旋轉運動，主軸旋轉一 周螺紋切削的長軸移動一個螺距，短軸與長軸進行直線插補。

5 .****坐標編程和相對坐標編程

  編寫程序時，需要給定軌跡終點或目標位置的坐標值，按編程坐標值類型可分為：****坐標編程、相對坐 標編程和混合坐標編程三種編程方式。

使用X、Z 軸的****坐標值編程（用X、Z 表示）稱為****坐標編程；

使用X、Z 軸的相對位移量（以U、W 表示）編程稱為相對坐標編程；

本系統允許在同一程序段X、Z 軸分別使用****編程坐標值和相對位移量編程，稱為混合坐標編程。 示例：A→B 直線插補。

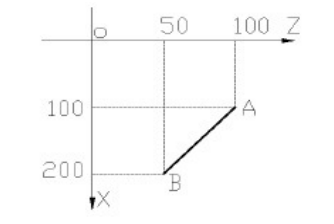

****坐標編程：G01 X200. Z50.；

相對坐標編程：G01 U100. W-50.；

混合坐標編程：G01 X200. W-50.；或G01 U100. Z50.；

注：當一個程序段中同時有指令地址X、U 或Z、W 時，****坐標編程地址X、Z 有效。

例如：G50 X10. Z20.;

G01 X20. W30. U20. Z30.;【此程序段的終點坐標為（X20，Z30）】

6 .直徑編程和半徑編程

按編程時X 軸坐標值以直徑值還是半徑值輸入可分為：直徑編程、半徑編程。

直徑編程：狀態參數NO.000的Bit2位為0時，程序中X軸的編程值按直徑值輸入，此時，X軸的坐標以直徑值 顯示。

半徑編程：狀態參數NO.000的Bit2位為1時，程序中X軸的編程值按半徑值輸入，此時，X軸的坐標以半徑值 顯示。

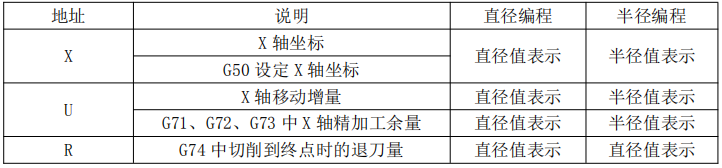

與直徑編程或半徑編程的設置有關的地址如下表：

  除了上表中所列舉的地址之外的其它的地址、數據，如圓弧的半徑、G90 的錐度等X 軸的編程值均按半徑 值輸入，與直徑編程或半徑編程的設置無關。

注：在本使用手冊后述的說明中，如沒有特別指出，均采用直徑編程。
