ZD-2HD542如何調電流和細分

ZD-2HD542 是我公司自主研發的高性價比的細分驅動器，特 別適合大批量低成本用途，同時具有優越的性能。由于采用了三 態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有 明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流， 極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪 音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和 市面上的驅動器相比，****競爭力和吸引力。

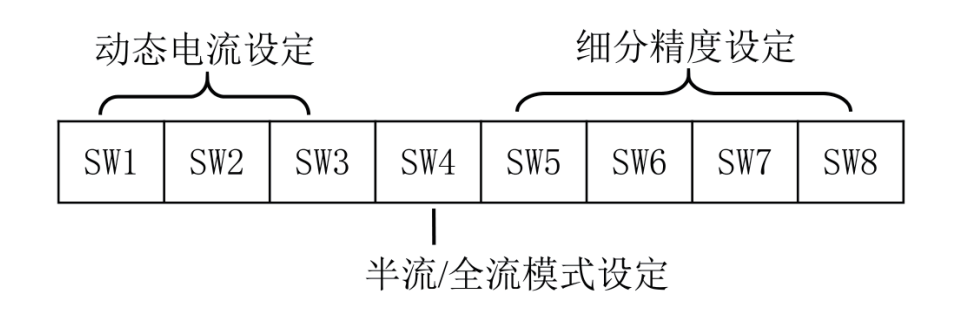

靜態電流可用 SW4 撥碼開關設定，off 表示靜態電流設為 動態電流的一半，on 表示靜態電流與動態電流相同。一般用途 中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提 高。脈沖串停止后約 0.4 秒左右電流自動減至一半左右（實際 值的 60％），發熱量理論上減至 36％。

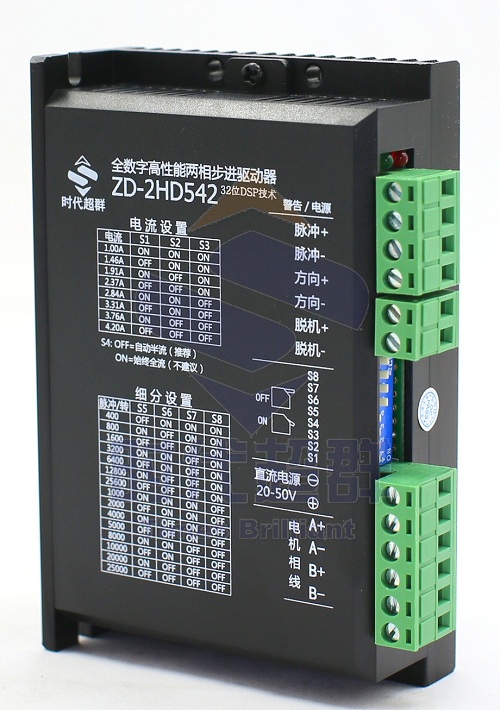

可以看到上圖中S5到S8是細分撥碼，OFF是關，是像上搬動。ON是開，像下搬動。可以看到上圖中的細分設置中的多少脈沖分別對應的S5到S8是開還是關。

脈沖數越多速度越慢，但是更精準，脈沖數越少速度越快，但是精度就沒有那么精準。
