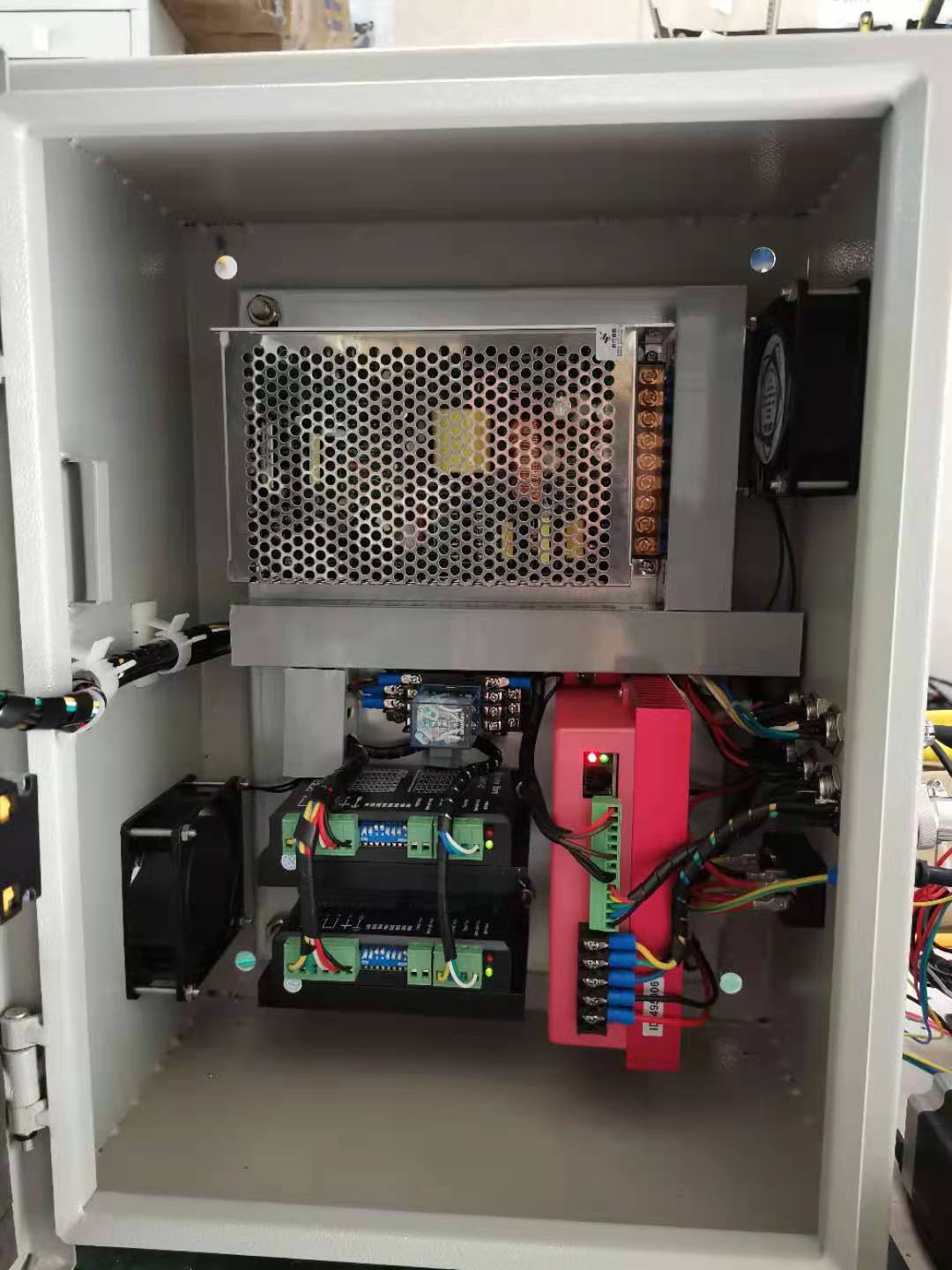

今天給大家介紹的這個配電柜是由兩個步進驅動器和無刷驅動器組成如下圖：

  配電箱內電源為100W-24V直流開關電源，主要是給控制器、繼電器、和兩個步進驅動器供電，兩個步進驅動器為DM542兩相低壓步進驅動器4A電流，可驅動器35/42/57/60步進電機，18V-50V供電電壓，15檔細分。

  紅色為高壓無刷電機驅動器ZM-7205A，80V-220V供電，適配750W一下的高壓無刷電機，通訊網口可調節參數，電機轉速，有無霍爾運行等，可外PWM調速或外接電位器調速。

  這個配套系統兩個步進驅動器步進電機帶兩個絲杠運行，高壓無刷電機當主軸電機使用，當絲杠移動指定位置無刷電機運行進行打孔，無刷電機的啟動時通過繼電器輸出觸發的，繼電器要連接無刷驅動器的使能，是需要在程序里編輯出來，也就是絲杠運行到指定位置，繼電器打開，使得無刷電機使能打開，無刷電機開始運行，繼電器斷開無刷電機停止。
