注意事項 ·嚴禁帶電對驅動器進行任何撥碼設置或進行測量！ ·必須在斷電三分鐘后再進行接線、安裝和撥碼設置！ ·二次開關機之間須有三分鐘間隔，以免發生故障報警！ ·驅動器的輸入電壓需滿足技術要求！ ·通電前，確保電源電纜、電機動力電纜、信號電纜連接正確， 且連接緊固！ ·通電前，電纜連接完畢后，用萬用表電阻檔測量驅動器 U、V、 W 端子與 PE 之間電阻應為無窮大。用萬用表最小電阻檔測量 驅動器 U、V、W 端子每兩相電阻值應相等。避免電機相間短路， 或電機缺相引起驅動器損壞！ ·由于驅動器工作于高頻斬波方式，步進電機會存在感應電壓和 泄漏電流，建議驅動器的電源通過隔離變壓器提供，并保證驅 動器和步進電機妥善接地，以確保使用安全！ ·電源開關使用空氣開關，漏電保護開關或接觸器，保證快速、 可靠的通斷！不可使用普通的鍘刀開關，以免由于接觸不良和 拉弧造成驅動器工作異常及電擊事故！ 概述 ZD-3HE2291 三相混合式步進電機驅動器是我公司基于全 新一代 32 位 DSP 技術的高性能數字式步進電機驅動器，具有以 下技術特性： ·驅動器內部采用交流伺服電流控制原理，大大改善了輸出 電流的響應特性，獨特的電路設計，優越的軟件算法處理， 使電機運行平穩性、噪音、震動等方面具有優越的性能，平 滑、精確的電流控制技術使電機發熱大大的減低； ·驅動器線電壓始終保持高壓輸出（325V），使步進電機高速 運轉時仍能保持高轉矩； ·具備短路、過壓、欠壓、過熱等完善的保護功能，具有良好 的可靠性； ·具備掉電相位記憶功能，適合于特定應用中對初始相位的特 殊需要； ·具備電機鎖機電流分 4檔可調，降低電機靜止狀態下的發熱量 ·有 8 種細分可供選擇，最小步距角 0.036 o, 滿足您的精確 控制需要； ·輸出電流有 8 檔可選，適配電流在 6.5A 以下多種型號的電機 （見配套電機參數表）。 產品特點
1. 新一代 32 位 DSP 技術 2. 電壓輸入范圍：AC110-220V, ****有效電流 6.5A 3. ****脈沖響應頻率可達 400KHz 4. 根據不同型號電機選擇參數 5. 具備脈沖微細分功能，在低細分中自動插入細分，使 電機運行更加平穩 6. 可根據轉速和細分選定脈沖濾波頻率 7. 可靈活匹配上位機的脈沖控制方式 8. 電機鎖機電流分 4 檔可調，當脈沖停止超過 400ms 時， 電機減為鎖機電流 9. 具備 86 和 110/130 電機選擇功能 環境參數：
ZD-3HE2291 性能指標

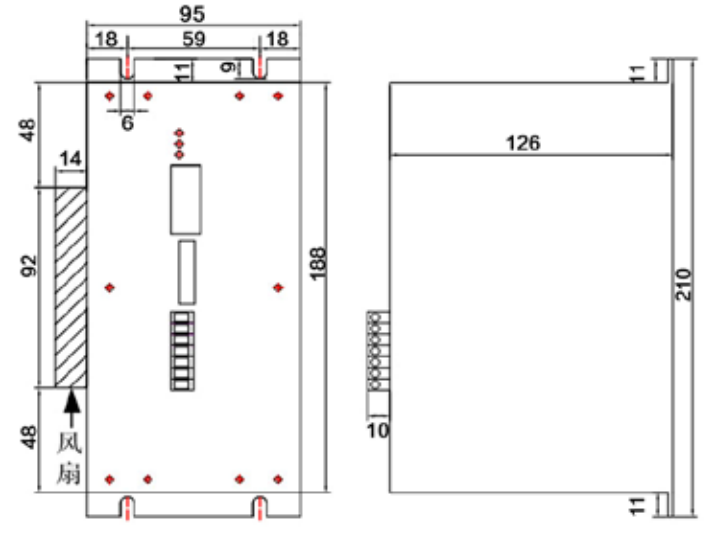

外觀尺寸（單位：mm）

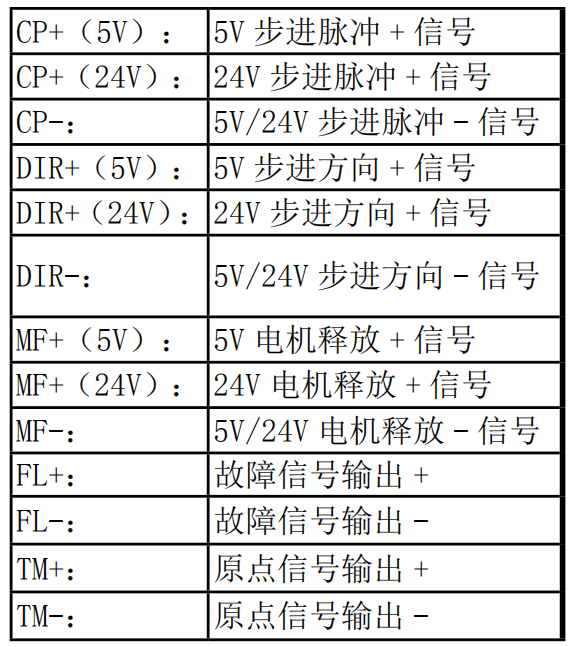

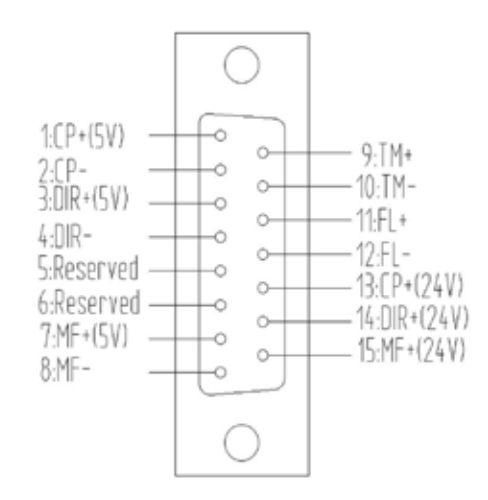

信號接口
注： （1）當信號為 5V 和 24V 時可以直接輸入； 信號為 12V 時，在 5V 接口端串接 1K 電阻； （2）當信號線較長 或周圍電氣環境嘈雜 時，應使用屏蔽雙絞 線輸入。 功率接口說明
注意：電機分為三角形接法和星型接法。 三角形接法：使用較為普遍，高速性能好，但要求驅動器輸出電 流大（為電機繞組電流的 1.73 倍）。 星形接法：驅動器的輸出電流和電機繞組電流相等。

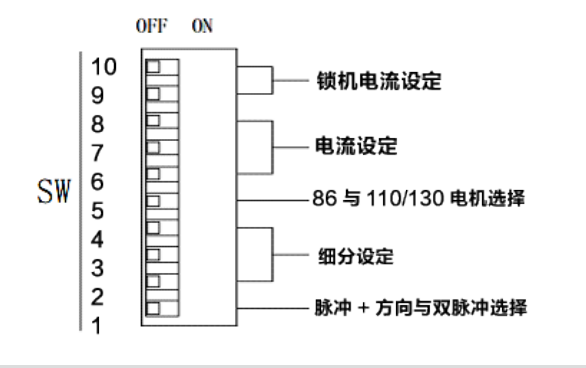

撥碼開關設置 本驅動器有二個撥碼開關，SW1（1-8 位撥碼）8 位是功能 和電流設置開關，SW1（9-10 位撥碼）用于設置驅動器鎖機電流。
輸出電流設置
細分設定
SW1 脈沖方式設置 : SW1 設為 OFF，為脈沖 + 方向脈沖方式； SW1 設為 ON，為雙脈沖脈沖方式； SW5 電機參數設置 : SW5 設為 OFF，為 110/130 電機； SW5 設為 ON，為 86 電機； 狀態指示燈 驅動器上有二個指示燈指示驅動器的工作狀態：
驅動器使用注意事項 開箱檢查 : 開箱后請按裝箱單核對，如發現與裝箱單不符請及時和我 公司聯系。檢查驅動器有無機箱變形，部件破損等異常情 況，如有異常，請確認不影響使用后再安裝，或與我公司 聯系。 安裝 : 本驅動器應安裝在通風良好，防護妥善的電柜內，為保證 驅動器散熱條件，請按 20mm 空間間距安裝。安裝時要避 免粉塵和雜物落入驅動器內部。 連接 : 信號線和電機動力線需采用屏蔽電纜，分別布線，距離越 遠越好（30cm 或更遠）。電機動力線和電源線通過電流 較大，接線時一定要接牢。 上電前的設置和檢查 : ·必須保證實際工作中的電機相電流等于或小于電機銘牌 上的額定相電流值； ·信號線、電機動力線、電源線應正確連接，且連接緊固； ·電源電壓需在 220VAC -40% ～ +10%
