產品特點

1.單電源輸入，電壓范圍：AC110V ～ 220V ·驅動電流 1.2A/ 相到 7.0A/ 相分 16 檔可調

2.設有 16 檔等角度恒力矩細分，****分辨率 60000 步 / 轉 ,  其它細分可定制完成

3.****反應頻率可達 200Kpps

4.步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的  一半，有效降低電機發熱

5.接口信號光耦隔離 ·內部強電、弱電光耦隔離 ·信號電平：5V ～ 24V 兼容

6.工作溫度：-30℃～ 85℃ ·適配電機：三相 57、86、110、130、150 系列高壓電機

7.相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶  當時電機相位，重新上電或 MF 信號由低電平變為高電平時，  驅動器自動恢復電機相位）。

8.帶電機電感量調節功能，適配電機發揮****效能

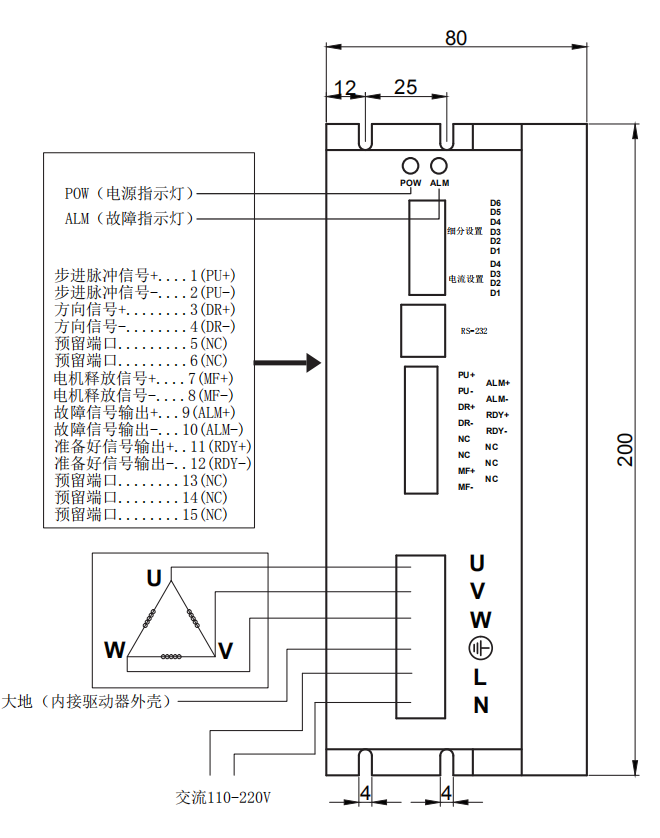

接口定義

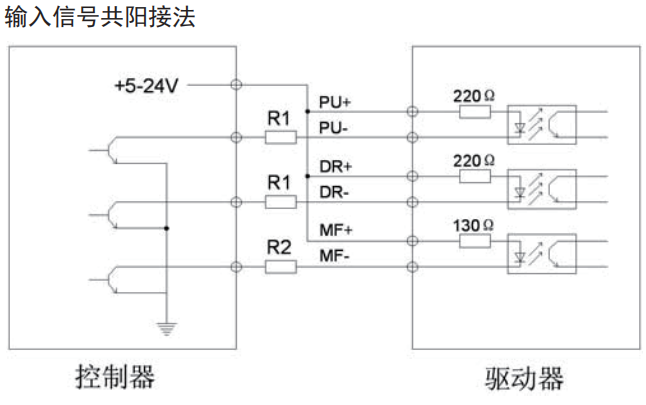

信號輸入接線方法

注：當信號電壓為 5V-24V 時：R1=0Ω， R2=0Ω 無需串電阻

電流、細分設置

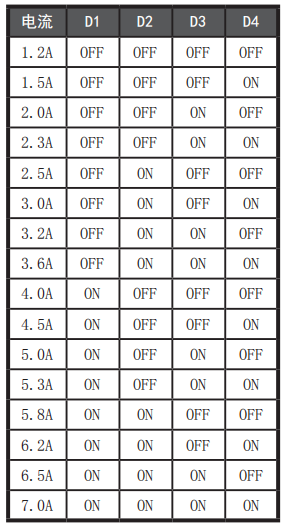

電流設定

驅動器工作電流由 DIP-1 端 子設定，運行電流為正常工 作輸出電流設置開關（注： 本驅動器電流值為有效值）

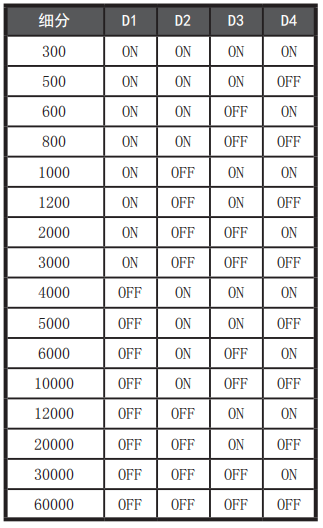

細分設定

驅動器細分由 DIP‐2 端子設定， 共 16 檔，由 6 位撥碼開關的 前四位分別設定（后兩位為功 能設定）。 附表如：細分數 ( 脈沖 / 轉 )

常見問題和處理辦法對照表
