一、簡介

  新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術， ****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、 降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度， 降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具 有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交 流伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束 加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要 求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

二、電氣、機械和環境指標

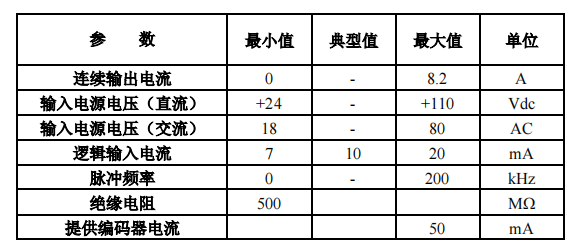

2.1 電氣指標

2.2 使用環境及參數

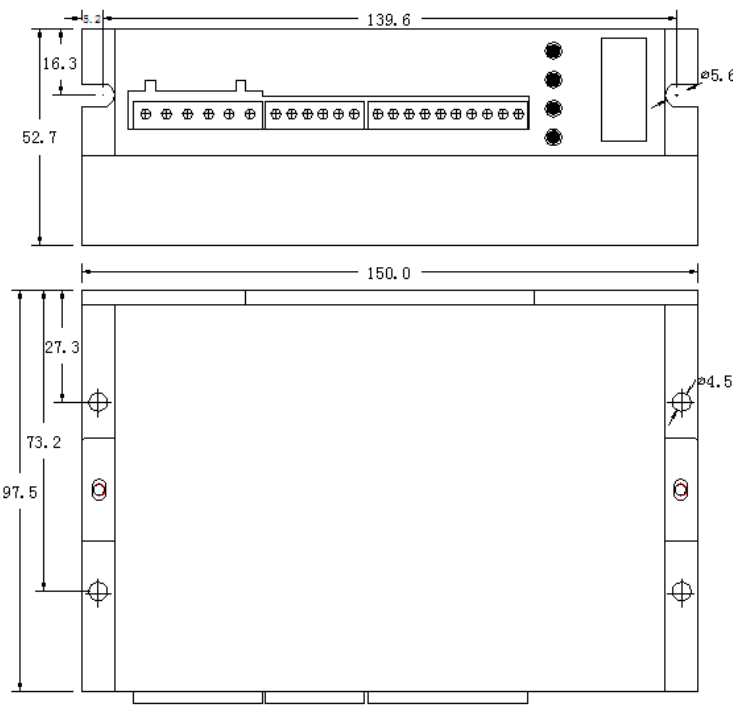

2.3 機械安裝尺寸（單位 mm）

注意：保持驅動器的良好散熱

（1） 驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為 80℃以內；

（2） 安裝驅動器時請盡量采用直立側面安裝，遠離熱源、不能封擋住風扇的 風道。必要時在安裝驅動器的電氣柜上安裝散熱通風風扇，使電氣柜里外空氣對流，保證驅動器在可靠工作溫度范圍內工作。

三、驅動器端口與接線介紹

3.1 端口定義、引線顏色說明

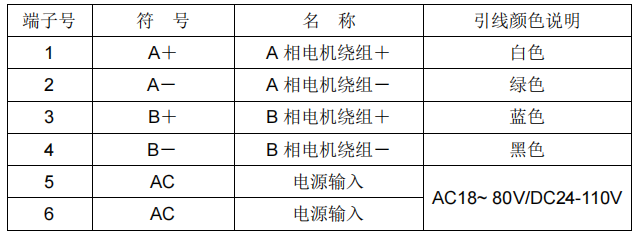

A、電機和電源輸入端口

注意：電機線相位間不能互換

B、編碼器信號輸入端口

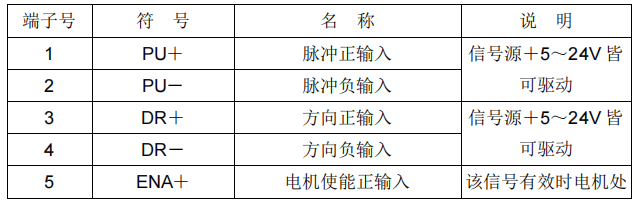

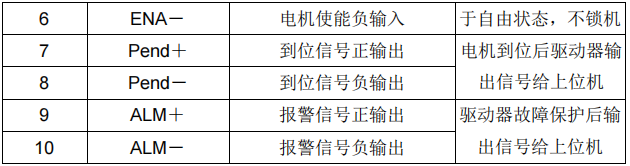

C、控制信號端口

注：驅動器故障時，ENA 信號有效，驅動器將清除所有故障。

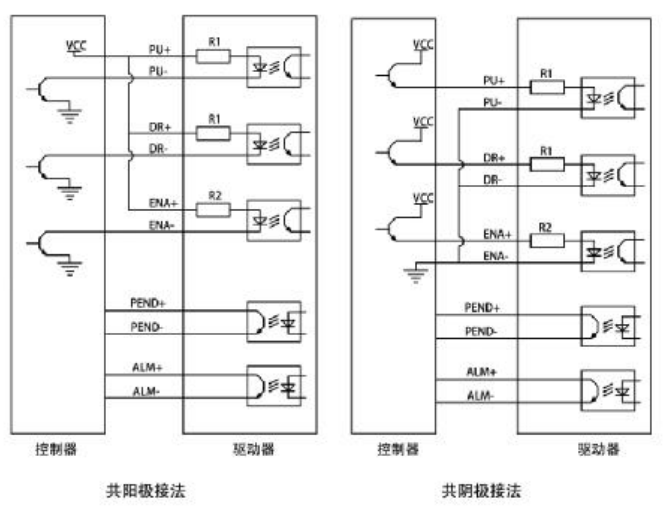

3.2 控制信號接口電路圖

3.3 輸入信號波形時序圖

四、參數設定

  驅動器的操作面板由 4 個 LED 數碼顯示器和 4 個按鍵 、 、 、 組 成，用來顯示系統各種狀態、參數設置等。

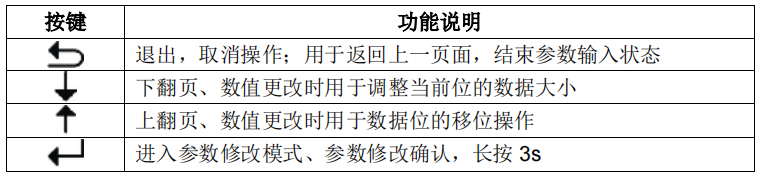

按鍵功能說明表

  驅動器每次上電時會顯示一下當前驅動器所使用的版本號，3 秒后顯示當前驅 動器的狀態（待機運轉速度 0，有故障時顯示當前的故障代碼）。驅動器進入正 常工作模式時，實時顯示當前馬達的轉數（轉/分鐘），當馬達反轉時數碼管顯 示值的最左邊位（****位）閃爍；驅動器發生多個故障報警時，輪流閃爍顯示 對應的故障代碼。

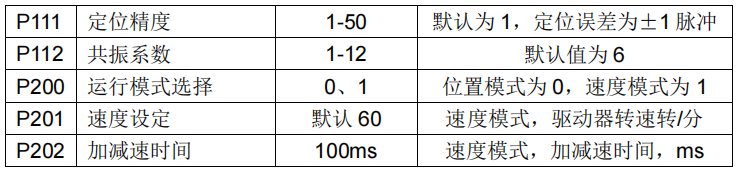

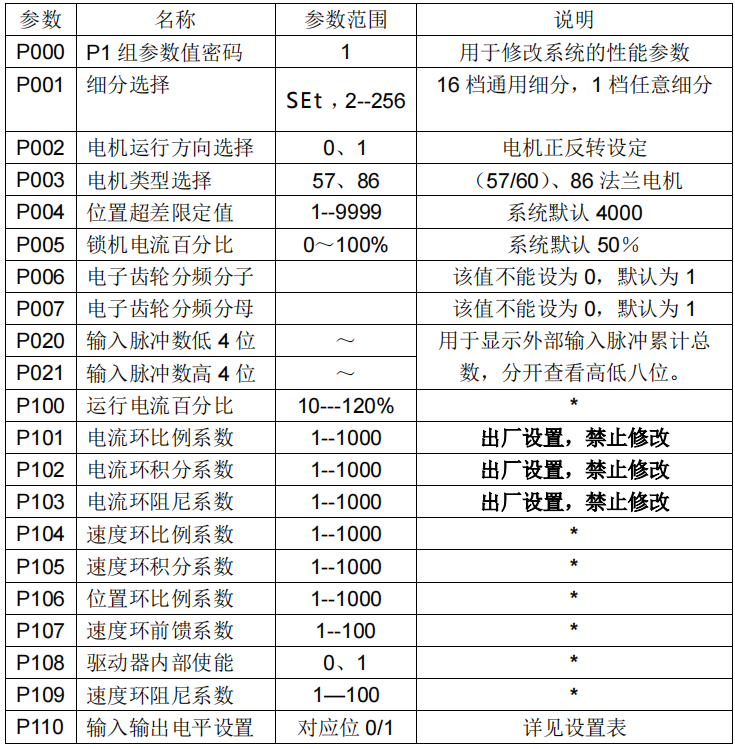

4.1 參數功能說明

  驅動器提供 2 組參數供用戶操作，其中 P0 組參數用于設置驅動器的幾個常 規參數值（如細分、鎖機電流，電機類型等），P1 組參數用于設置驅動器 的性能參數指標值，詳見下表

  注意：驅動器出廠默認的電流環參數，速度環參數，位置環參數為配套電機最 佳參數，客戶一般不需要修改。如客戶應用環境特殊可以在專業人員指導下修 改帶 * 參數，以達到****使用效果。
