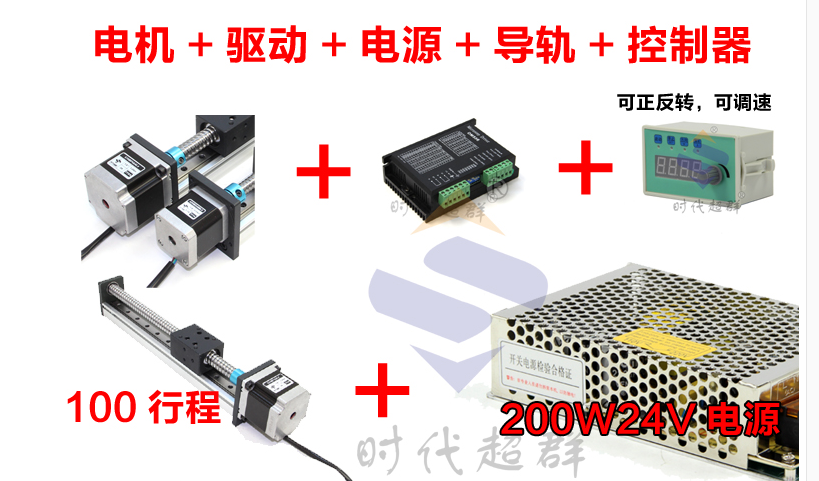

客戶買了我 57步進電機加驅動器DM542，\CBX導軌滑臺\200W24V電源\CS10-3旋鈕控制器，要求在導軌的兩端安裝限位開關，當點啟動按扭時，電機運行，到限位開關停止，再次點啟動按鈕電機反方向啟動，到另1個限位停止。設置方法如下：

1.首先進行參數設置，

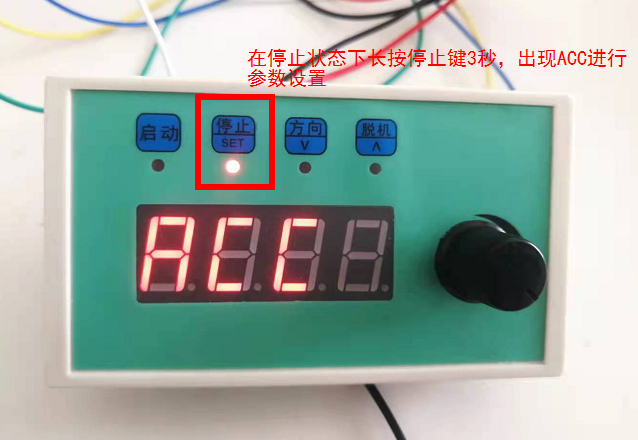

在停止狀態下，長按約2秒《停止/SET》鍵，出現Acc,再按下《停止/SET》鍵出現Acc參數值，按《方向/∨》和《脫機/∧》鍵修改

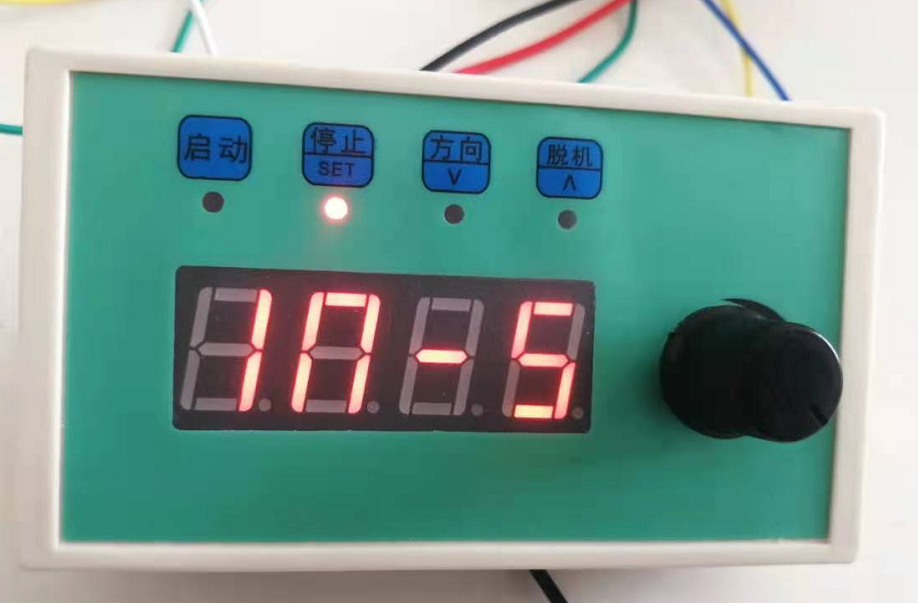

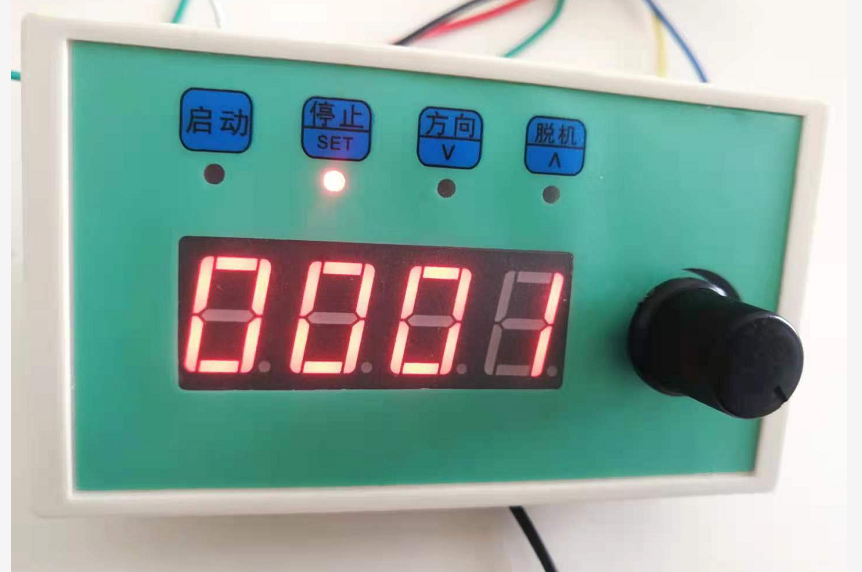

2.找到IN-S這個參數設置 ，把參數設置成1（ 0 接線端3按通啟動，斷開停止，方向為接線端4接通正轉斷開反轉）詳見下圖

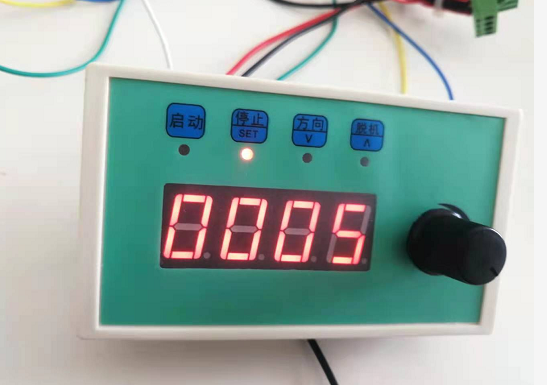

3.再找到MODE這個參數，把參數設置成5（5速度控制（遇限位停止）詳見下圖：

修改完按《停止/SET》確認
