時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,可以實現電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速. 今天介紹一下這款驅動器如何領用控制器上3.4腳的端子來實現正反轉控制 首先，CS10-3控制器和驅動器接好線。

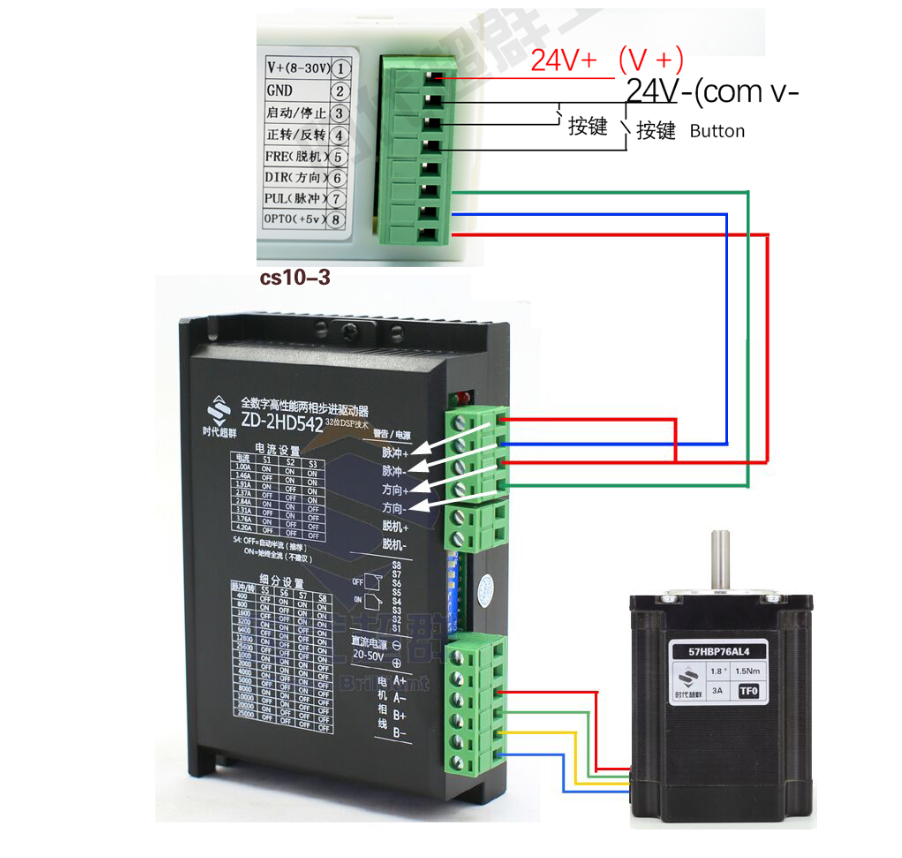

CS10-3接步進控制器接法
CS10-3接SD300伺服驅動器的接法 接好線以后控制器的1號端子位和2號端子位要供電24V，正負不要接反 此時在調整控制器的參數

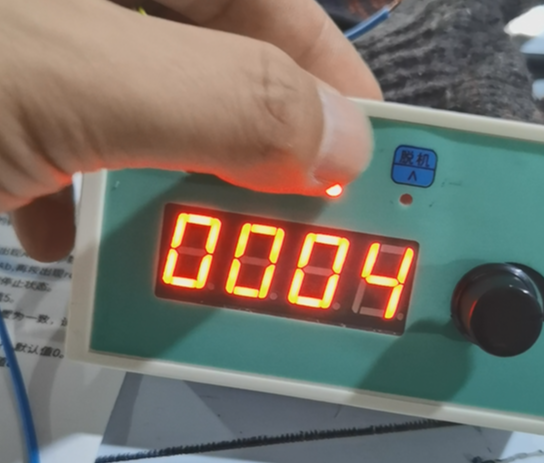

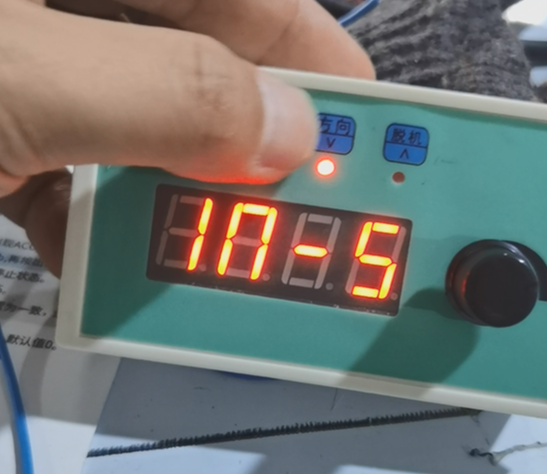

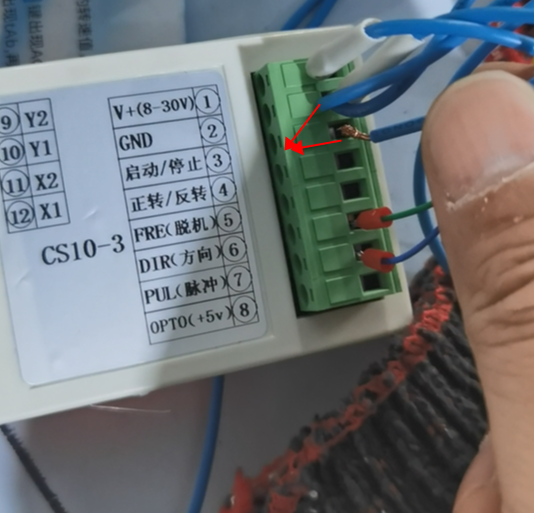

IN_S模式調整4模式 這樣2號端子位和3號端子位導通既正傳

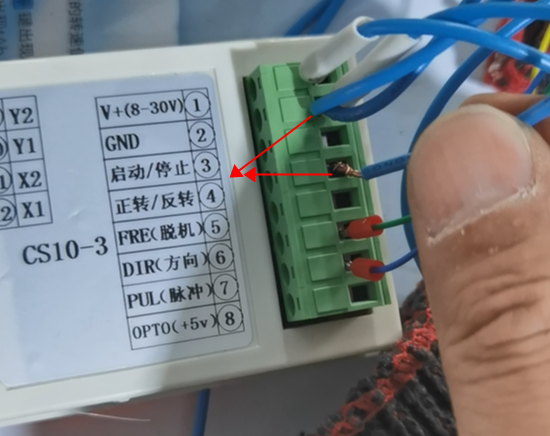

這樣2號端子位和4號端子位導通既反轉
另外注意，model 模式選為0（速度模式） 另外如果客戶無法實現反轉，如何排除問題呢
1、首先確定驅動器為單脈沖模式，不要用雙脈沖模式 2、觀看面板方向按鍵的只是燈狀態是否有變化，有變化才說明接收到信號 3、量一下方向端口是否有電壓變化，對GND量。一個方向是0V。另一個方向是5V為正常
