時代超群伺服電機如何與CS10-3如何連接

     伺服電機與驅動器連接好，找到CN2插口上面的控制線，上面會有，黃/PULS+     黃黑/PULS-     綠/SIGN+    綠黑SIGN-

找到這四跟線。這四根線分別對應的是    PULS+=脈沖正      PULS-=脈沖負       SIGN+=方向正        SIGN-=方向負

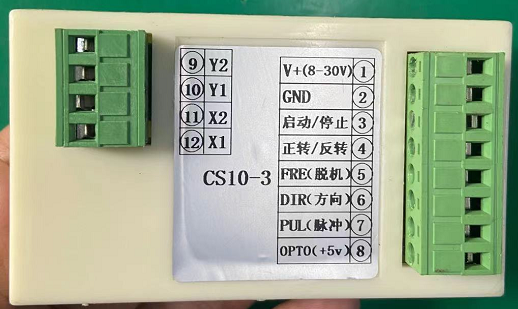

把PULS+和SIGN接在8號接口，PILS接在7號口，SIGN-接在6號口。

24V電正極接在1號口，負極接在2號口，上電就可以啟動了。
