有一部分客戶對步進電機有疑惑  所以本次討論關于步進電機接線方面的問題

以時代超群驅動器DM542接線圖為例：

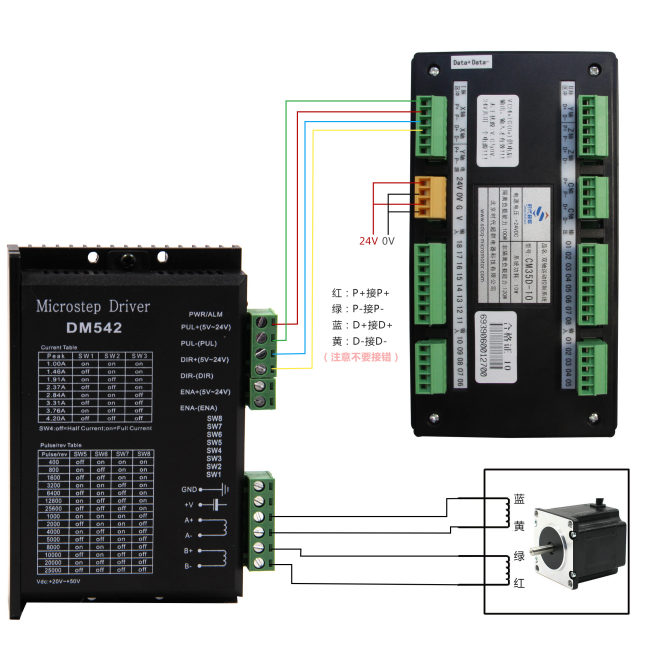

下圖為57電機接驅動器542接線圖

86步進電機接線方法差不多類似  只是線序顏色不同  86及以上電機線序是白、綠、藍、黑，對應接線：分別對應A+、A-、 B+、B-；如果電機轉向與要求相反，調換以下A+A-的兩根線位置就可以了

閉環電機相對開環電機區別就是多了編碼器線  所以接線的時候需要注意一下編碼器線線序的問題

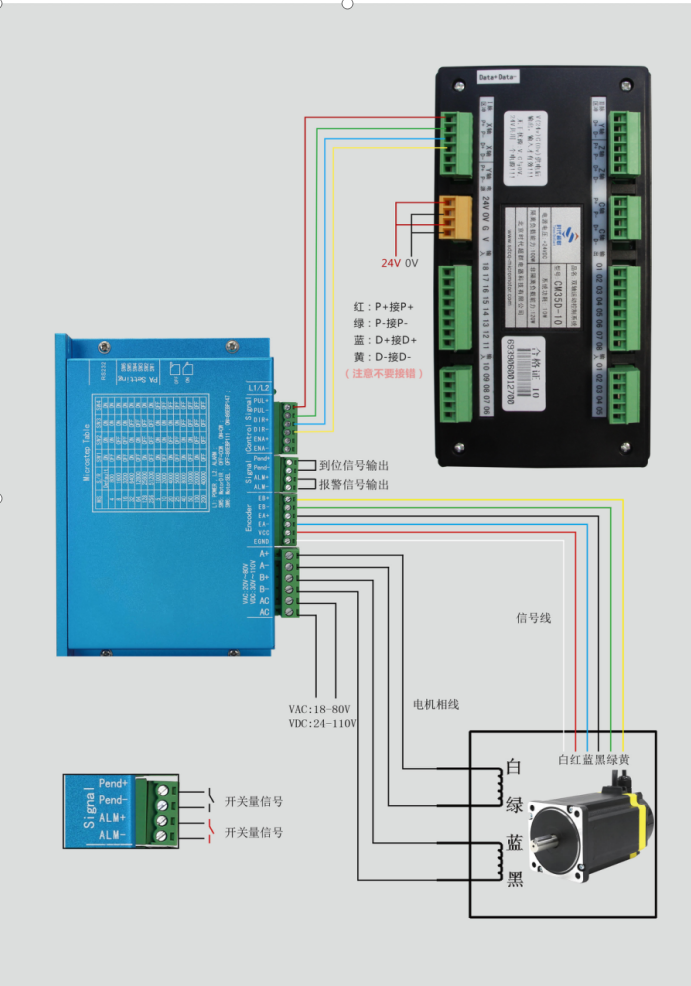

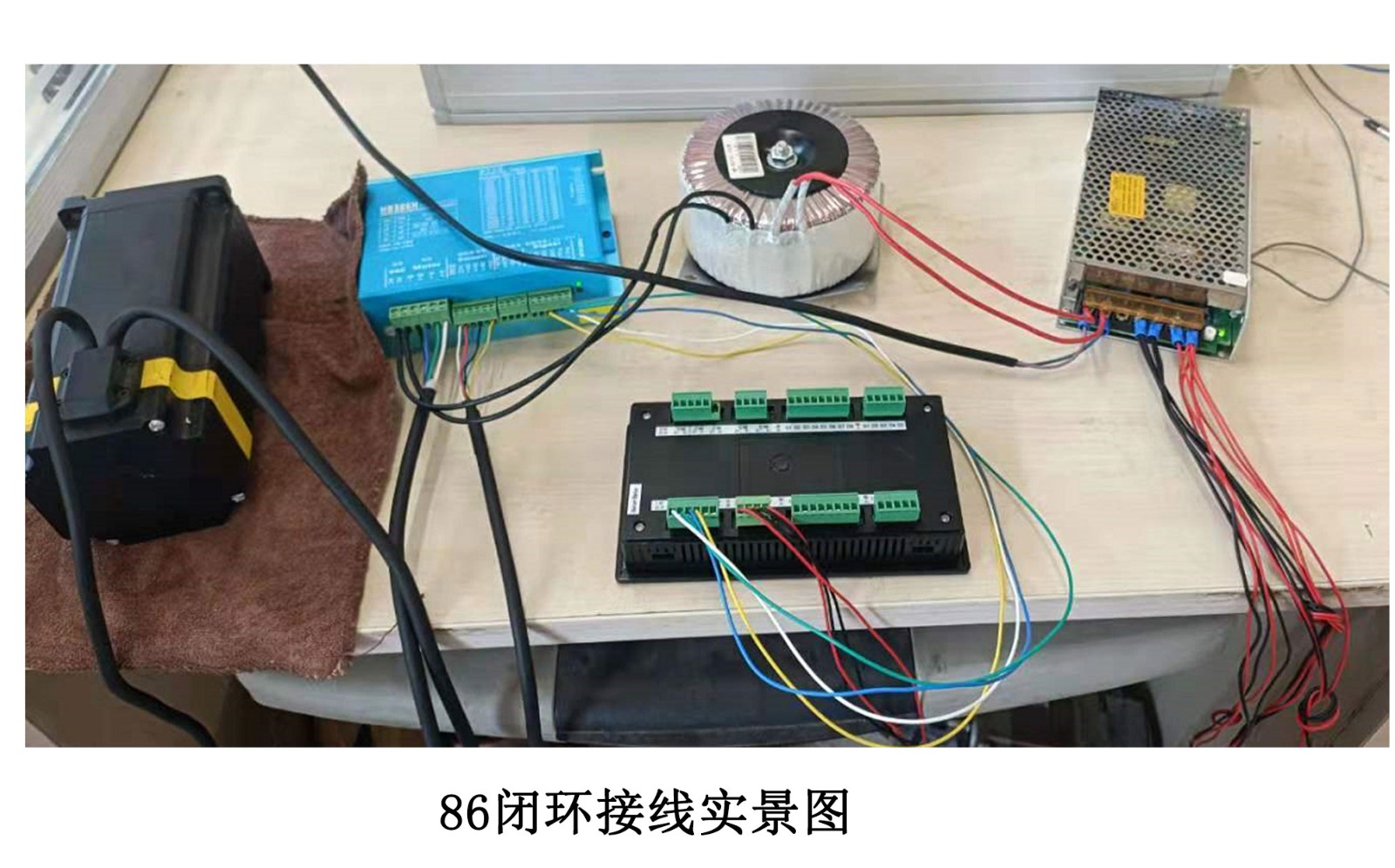

 以閉環電機接線圖為例

閉環電機的線序白、綠、藍、黑  分別對應A+、A-、 B+、 B-外，編碼器線線序黃、綠、黑、藍、紅、白分別對應EB+、EB-、EA+、EA-、VCC、EGND

開環電機 、閉環電機接控制器的一般的接線方式都是一樣的   P+接P+、  P-接P-、 D+接D+ 、 D-接D-
