本次是針對我們接觸的一個客戶關于伺服電機接線后發熱的情況 處理的一個過程 作為同類問題的一個參考

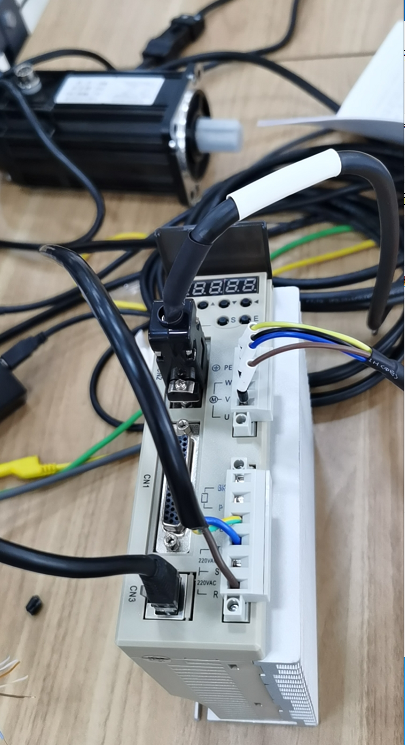

客戶購買的是SD系列750W帶剎車的伺服電機1套，客戶驅動接線  如圖所示：

客戶接完線后 向我們反映電機發燙

這種問題出現的時候  我們會初步判斷 電機和驅動器是否匹配  通過驅動器顯示的電機代碼來判斷

我們會讓客戶在驅動器上查看PR002 的參數值來確定（驅動參數值不匹配 會影響電機的正常使用）客戶反映顯示的電機代碼是48

由上表可知 電機代碼48對應的電機是130伺服2.4KW 客戶購買的是750W的伺服電機 電機代碼應該是28  明顯電機代碼與驅動器不匹配 需要客戶手動進行調試

具體步驟：

第一步 ：p098把1改成0  (設為 1 驅動器內部強制使能，設為 0 不使能)

第二步： 把p000里面315改成316 （修改密碼）

       第三步: 把p002里面數改成 28（修改電機代碼）

第四步： ****保存找到EE參數，然后按E鍵，出現E-SET 然后常按E鍵3秒 屏幕出現DONE 然后重新上電

電機配套驅動器參數設置完成

正常情況下 設置完畢后 電機應該可以正常轉動了 客戶反映電機顯示報警 ERR6 即電機賭轉了 客戶購買的是750W 剎車電機   剎車未上電 電機處在鎖死狀態  通電之后就是不轉的 需要客戶把剎車線接上 電機才能使用

上圖可以看出  客戶未接剎車線  需要客戶自己接線剎車線，接線的時候只要把叫1，腳2焊接上即可 然后接24V電源

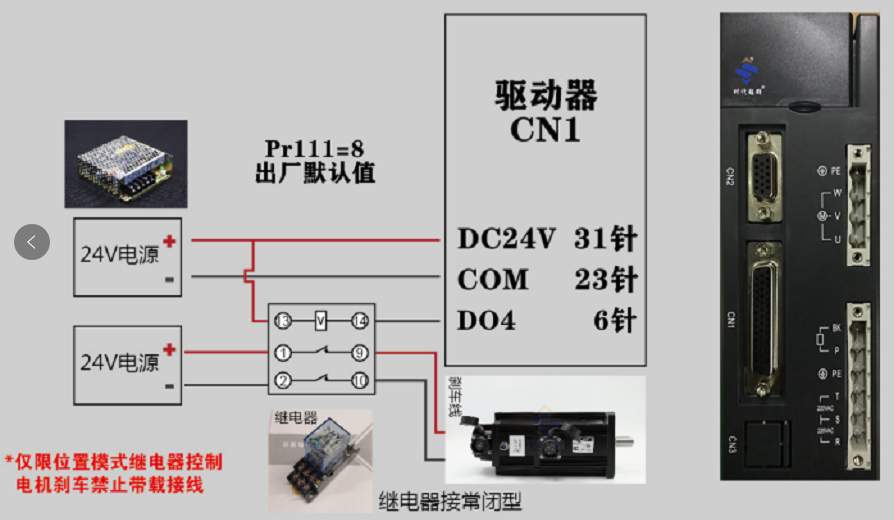

具體剎車線接線方法 如下圖所示：

上圖中電源與剎車線中間的繼電器 它的主要功能 就是控制電路的通斷 類似開關的作用
