有時候會遇到客戶電機接好驅動器，接好脈沖發生器以后，發脈沖，電機不轉，那么如何排除是不是脈沖發信號沒有接收到呢，有一個非常常用的手動測試的方法。

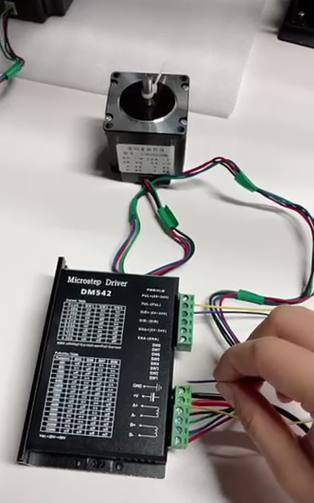

我們現在拿57步進電機來舉例

首先電機和驅動四根現象接好，驅動器供電24V，V+接電源24V+，GND接電源0V

另外把驅動的脈沖+和方向+都接到24V電源+上，脈沖負 接出一根短線，不停的觸發驅動器的電源負（點觸），這相當于制作一個手動脈沖發生器。

同理，方向-接出一根短線到驅動器的供電負極上，電機是一個方向，不接的話是另外一個方向。

視頻下載鏈接：

鏈接：https://pan.baidu.com/s/1A3L4Ntd1PluoIDwESg-nYg

提取碼：t5xs

聯系方式：QQ:467102884  電話：18710050116（劉女士）
