時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,方波，電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速
今天介紹一下CS10-3搭配YC系列伺服電機驅動使用

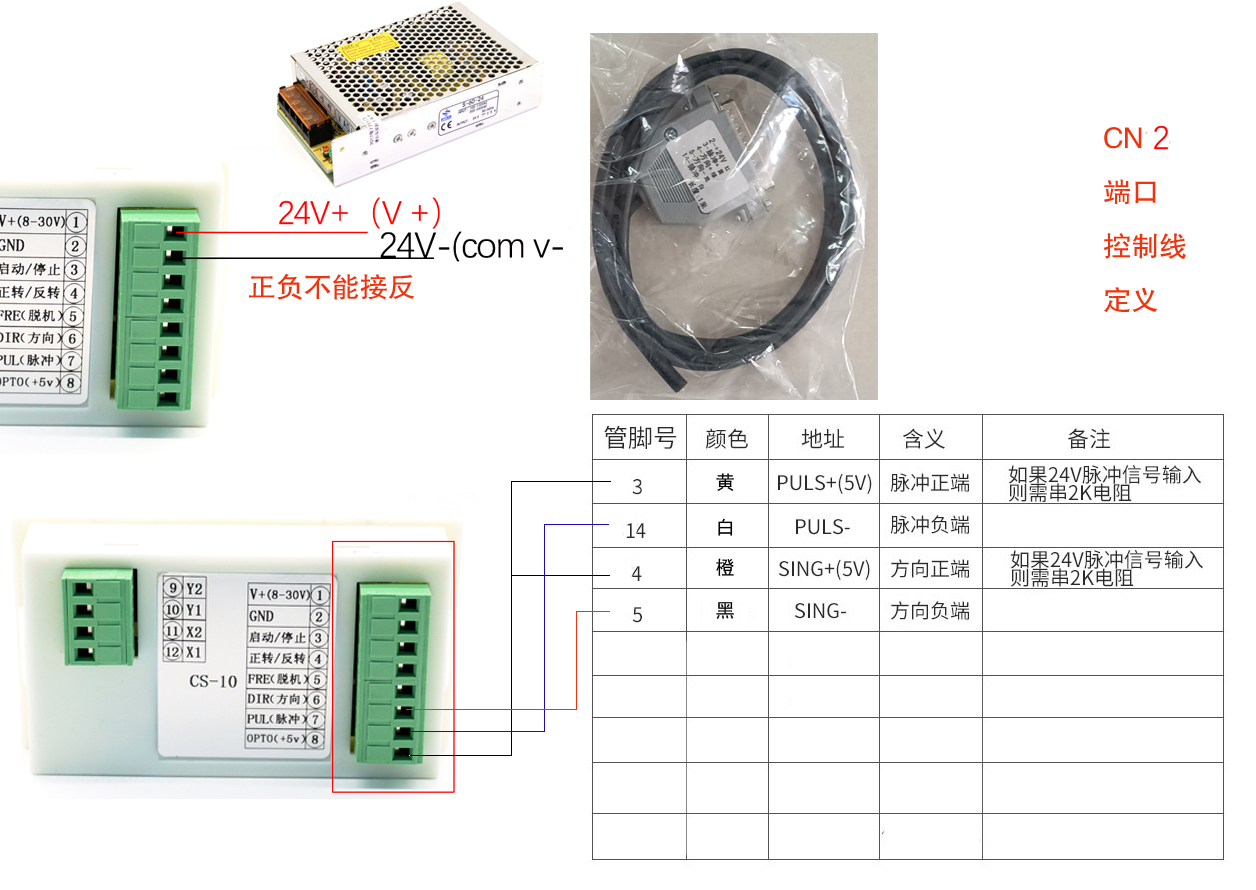

首先，接線如下圖
控制器1號和2號端子供電8-30V，建議供電24V
控制器5V信號控制，那么只需要接四根線如上圖
PP+ （脈沖正）和 PD+ （方向正）接控制器的OPTO PP- 接脈沖負 也就是控制器的PUL PD- 接方向負 也就是控制器的DIR
其次，接好線以后設置電子齒輪比，默認伺服的電子齒輪比為10000個脈沖轉一圈，接好線如果直接調速的話，速度會比較慢 客戶可以吧電子齒輪比調到1000個脈沖轉一圈，那么如何調呢？ 首先分子PN098調到10000 其次分母PN102調到200（想多少個脈沖轉一圈就寫多少） 分子分母月份后，PN098為50，PN102為1，當然不月份也可以 伺服建議按上述電子齒輪比調
另外CS10-3控制要想顯示的是真實轉速，必須調細分和伺服驅動保持一致， 因為伺服轉速比較高。如果伺服電機是3000轉的，我們設置的電子齒輪比盡量要小 調試方法如下： 伺服電機設置200個脈沖轉一圈（可通過修改電子齒輪比修改），那么細分就是200/200（固定值）=1細分。控制器要想顯示實時轉速，那么必須把細分TAb設置為1即可。 再次這款控制器如何利用限位控制伺服電機在兩個限位點之間往復運行呢？ 控制器接限位開關，限位開關一般分兩種，一種是接近開關（三線），一種是機械開關（兩線） 接線方式如下
拿機械開關舉例，接線事物圖如下，
如果是接近開關，那么就是多節一個正級別
