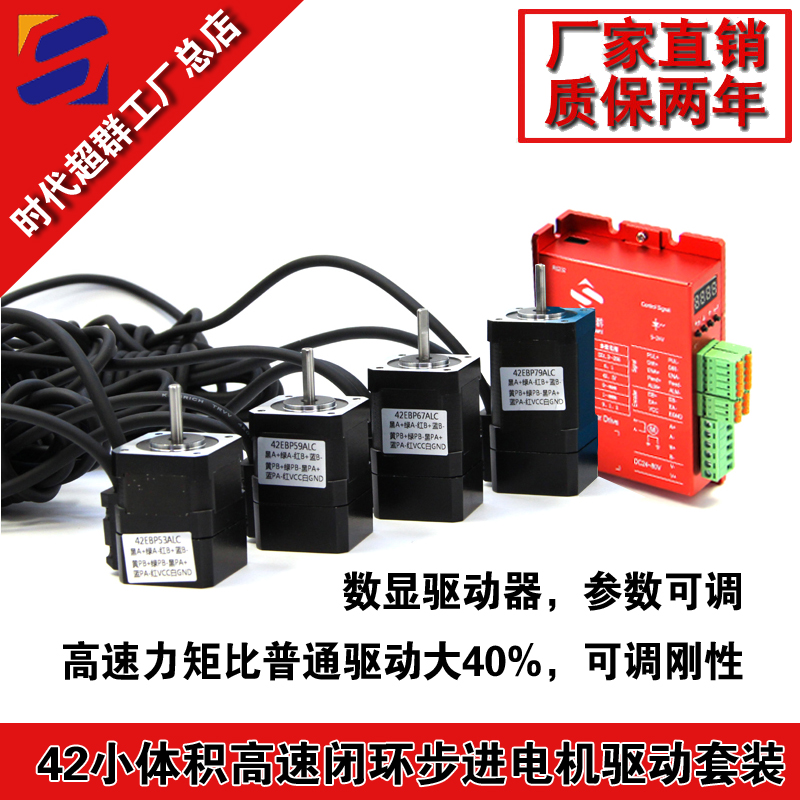

上圖為時代超群新款42閉環步進電機套裝，響應速度快，高速力矩大的42閉環步進電機驅動套裝，包含0.3Nm,0.4NM,0.52nm,0.64nm,適用于高速傳動，比如雕刻機，繡花機，3D打印機等設備 配套的驅動器HBS57AJ-XH采用飛思卡爾全新 32 位電機專用控制芯片；采用先進的矢量型閉環控制技術；LED 數碼管顯示，方便參數設置和運行狀態監控；靜態電流和動態電流可以任意設置（0---6A 范圍內）；可適配驅動 42 和 57（60）系列混合式閉環步進電機；光電隔離信號輸入/輸出；脈沖響應頻率 200KHz；16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）；電子齒輪模式（任意細分值）；具有過流、過熱、過壓和跟蹤誤差超差等保護；位置控制模式和速度控制模式可選；位置模式下有兩種控制方式可選擇； 另外此款驅動還有一款中性外殼，藍色，無我公司的logo ,客戶可以貼牌使用
今天我們介紹一下這款驅動如何利用內部脈沖，也就是自檢模式做簡單的測試

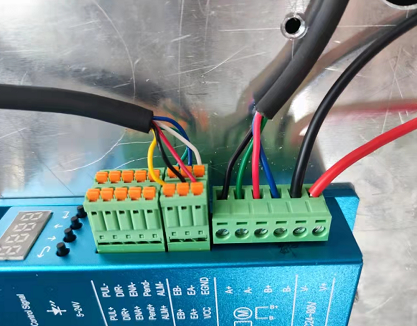

首先電機線和編碼器線接好，驅動器供電24V
控制端口不接。 參數調200，然后做自檢測控制

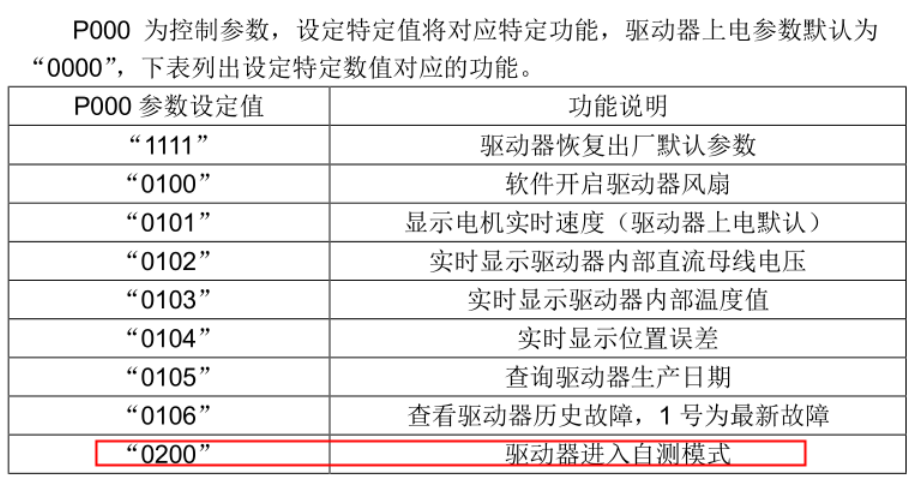

注：將 P000 設置為“0200”，驅動器進入自測模式，電機默認速度為 60 轉/分鐘旋轉， 鍵可以減小、增大速度，速度范圍-300～+300 轉/分鐘，數碼管實時顯示電機轉速，  鍵取消測試模式。
如果自檢模式失敗，報ERR3，需要檢查編碼器 1.線序不對 2.線與虛的地方或者斷的地方
內外都要檢測一下 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
