步進系統步進控制器

   主要功能，技術指標：參數設置：可設置與加工、操作有關的各個控制參數，使

加工效果達到****狀態。

手動操作：可實現高、低速手動、點動、回程序零、回機

械零等操作。

程序管理：可對當前加工程序進行修改、保存。

自動加工：可實現單段 / 連續、空運行、暫停等功能。

示教編程：可使用示教編程或選擇示教

外部手動：可定義多種外部手動功能，以方便使用

自由選擇輸入功能：使有限輸入口可實現各種用戶需求

指令豐富：20 條多功能指令，能滿足您的各種功能需要

快速點位：名軸可以****速度分動，以提高效率

最小數據單位：0.001mm

****數據尺寸：±9999.999mm

快速點位運動限速：8000mm/min ( 脈沖當量為 0.001 毫

米時 )

****加工速度限速：8000mm/min ( 脈沖當量為 0.001 毫

米時 )

****脈沖輸出頻率：150KHz

控制軸數：2、4、6 軸

電子齒輪：分子 (n):1-65535, 分母 (m):1-65535

系統主要功能：自動、手動、程序編輯、系統參數、自檢、

設置等

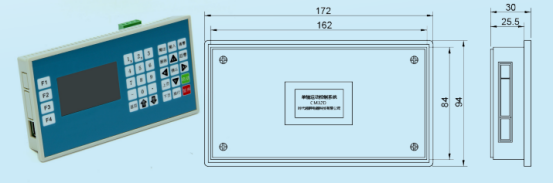

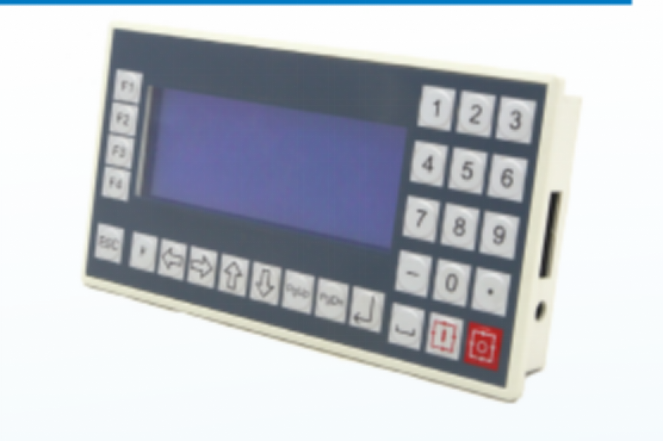

    CM32D 系列智能多軸步進 / 伺服控制器

 自動： 自動運行、單步運行

手動：手動高速、手動低速、點動運行、程序回零、機械回零、

手動輸出

程序：程序新建、刪除、讀入、保存

參數：系統參數、系統自檢、 IO 設置、用戶登錄

外部手動：控制電機正反轉， 啟動、暫停、報警、急停等

USB：可以直接用 USB 線對系統進行供電，方便傳輸程序

自由選擇輸入功能：輸入口功能可自由配置

指令豐富： 19 條控制指令

背面直接出端子接口：減少轉接板，背面端子可以直接接線，

清晰方便并節省成本

最小數據單位： 0.001mm

****數據尺寸： ±99999.999mm

快速運行限速： 9000mm/min( 脈沖當量為 0.001mm 時 )

****加工速度限速： 9000mm/min（脈沖當量為 0.001mm

時）

  ****脈沖輸出頻率： 150KHz

控制軸數： 1-2 軸 (X 軸、 Y 軸 )

聯動軸數： X,Y 軸做直線插補、圓弧插補

電子齒輪：分子： 1-99999 分母： 1-99999

系統主要功能：自動、手動、程序、參數、自檢、設置等，

背面端子可以直接接線，清晰方便并節省
